怎么用三点透视画建筑图,三点透视画建筑的详细教程

浅蓝歌(未知职业)-本文作者
这个人很懒,什么也没有留下。
19264 0 2019-4-27 13:23
用三点透视画建筑图对于初学者还是比较困难的,下面给大家带来了比较容易理解的三点透视绘画图解,一旦你完全理解了两点透视法,三点透视的画法就比较容易了。
先看一下三点透视的完整建筑图。

怎么用三点透视画建筑图,三点透视画建筑的详细教程

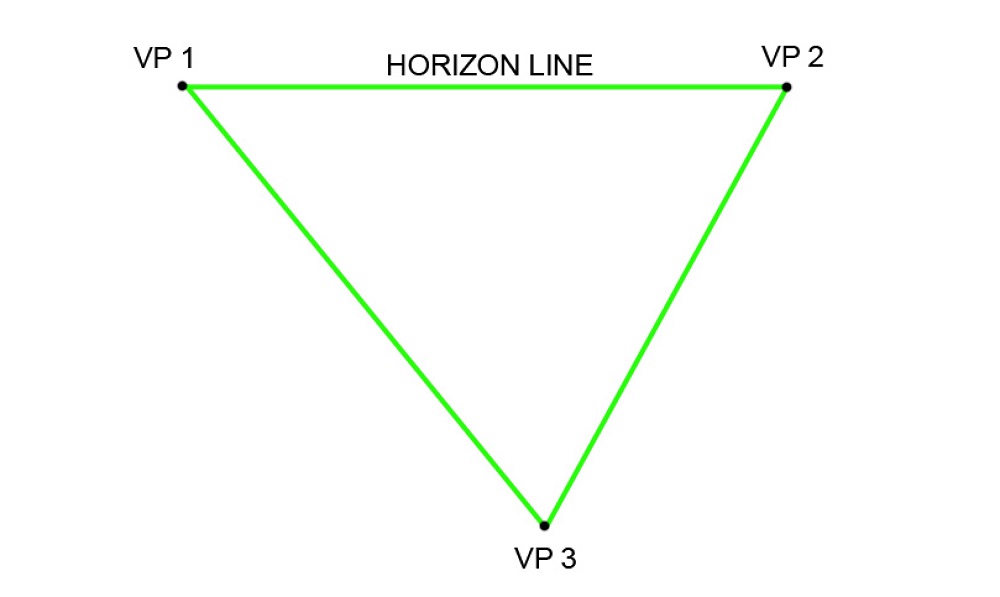

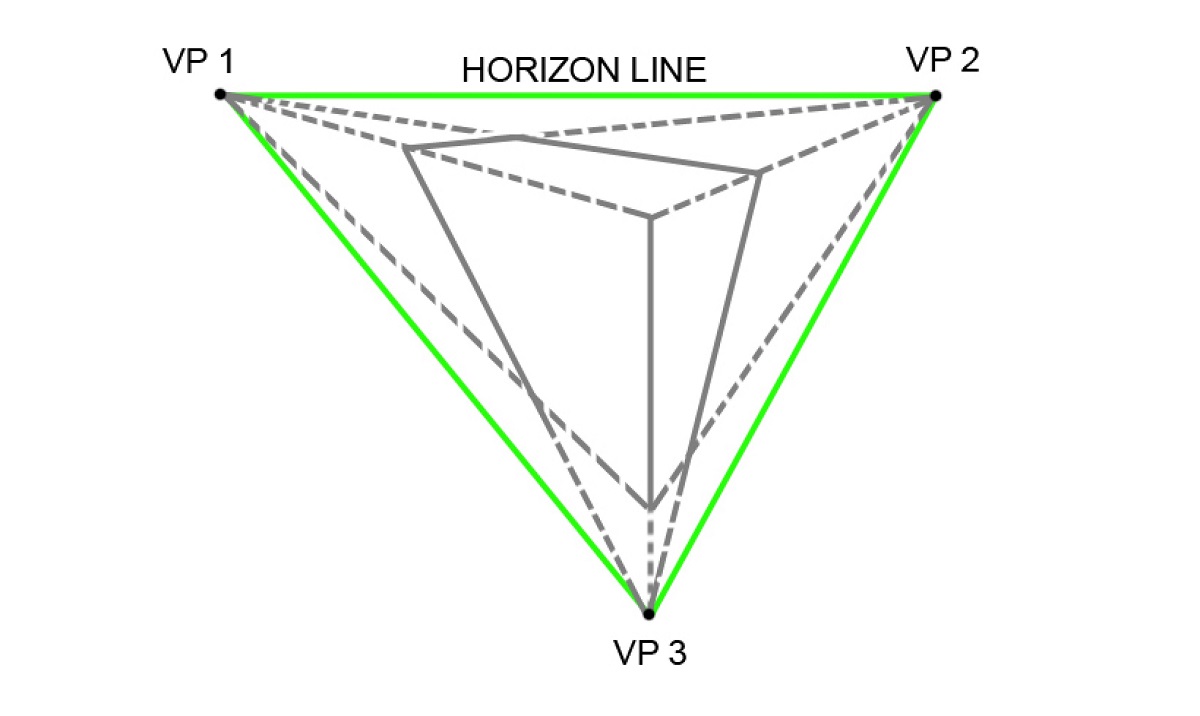

vp1和vp2是视平线端灭点,把三个点连接起来构成的三角形,我们所要画的物体要在这个三角形的内部,三角形以外的任何东西看起来都不正确。

怎么用三点透视画建筑图,三点透视画建筑的详细教程

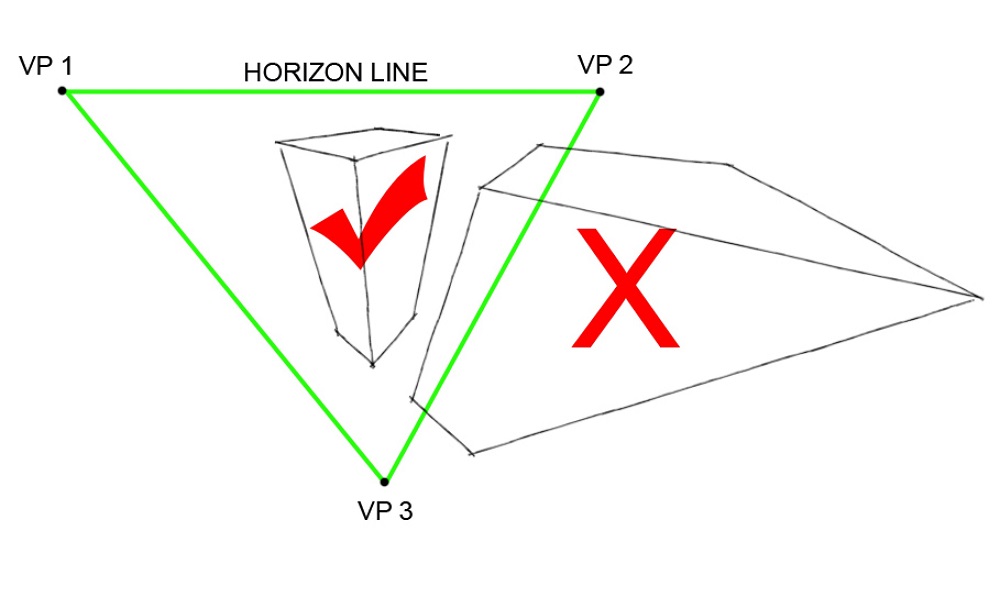

如果画在外面是不正确的

怎么用三点透视画建筑图,三点透视画建筑的详细教程

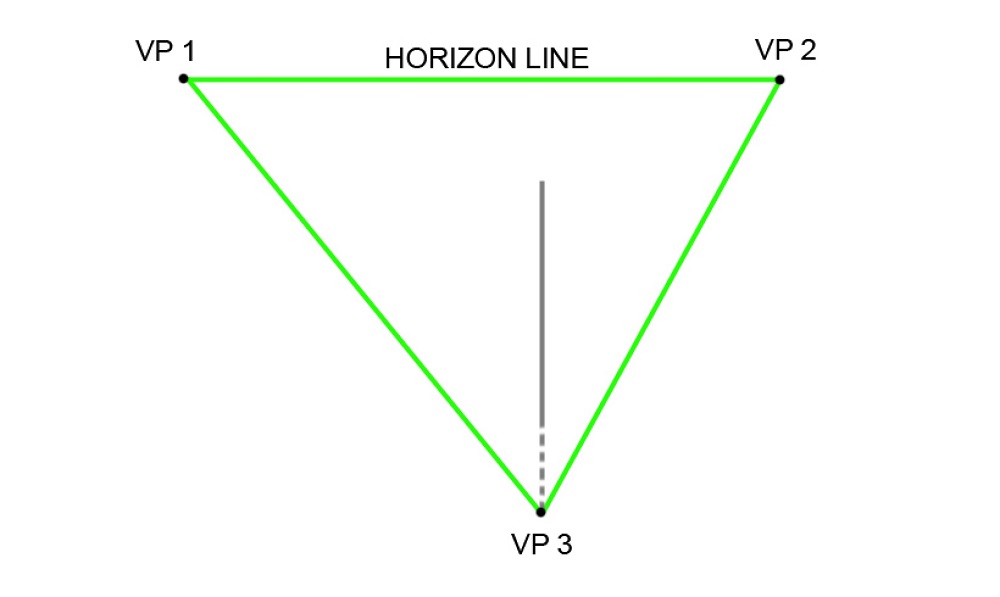

在三角形内的任意位置画一条线,朝向vp3。你的线不必垂直。你可以任意长度。它可以在到达vp3之前结束,只要您扩展它就会结束。

怎么用三点透视画建筑图,三点透视画建筑的详细教程

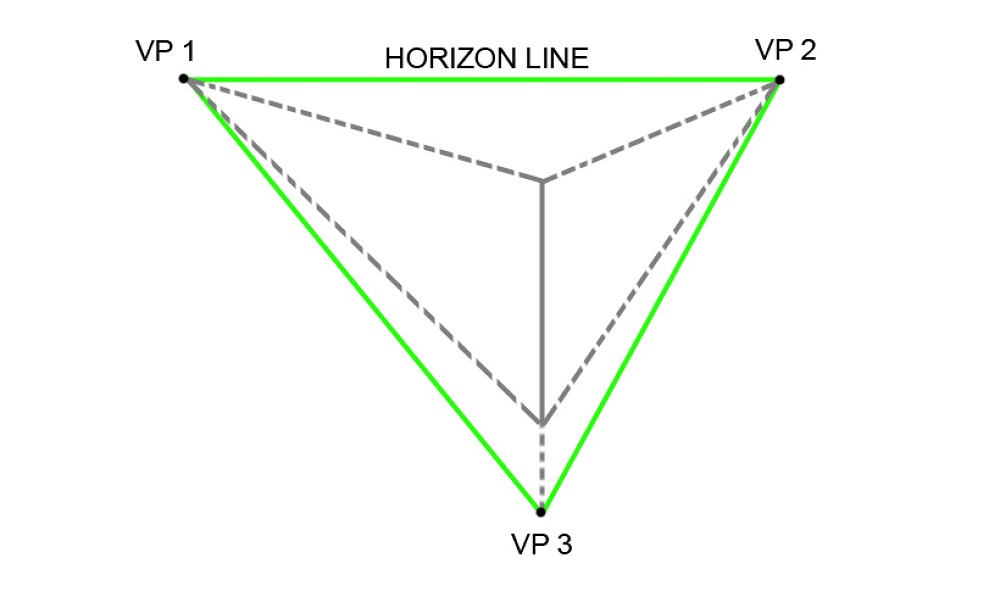

从这条线的两端向两个地平线VP绘制线,就像在两点透视图中那样。(如果不明白的可以在网站上看一下两点透视的教程)

怎么用三点透视画建筑图,三点透视画建筑的详细教程

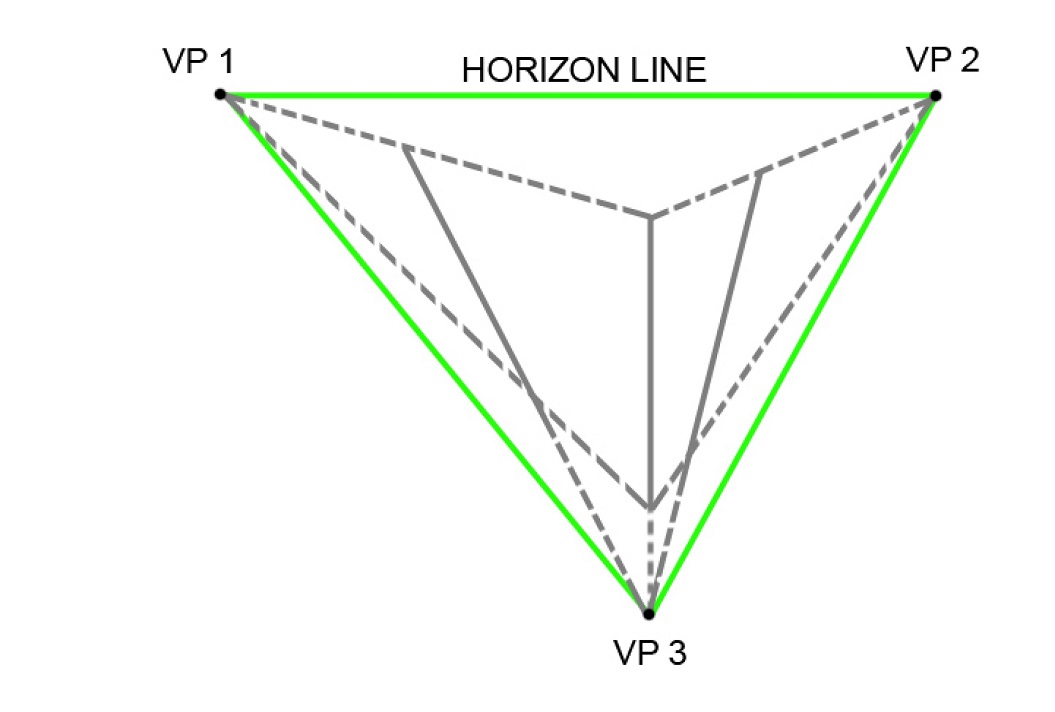

要确定形状在空间中的终点,请通过两组后退到两个地平线VP的线从VP3绘制线。

怎么用三点透视画建筑图,三点透视画建筑的详细教程

连接到视平线

怎么用三点透视画建筑图,三点透视画建筑的详细教程

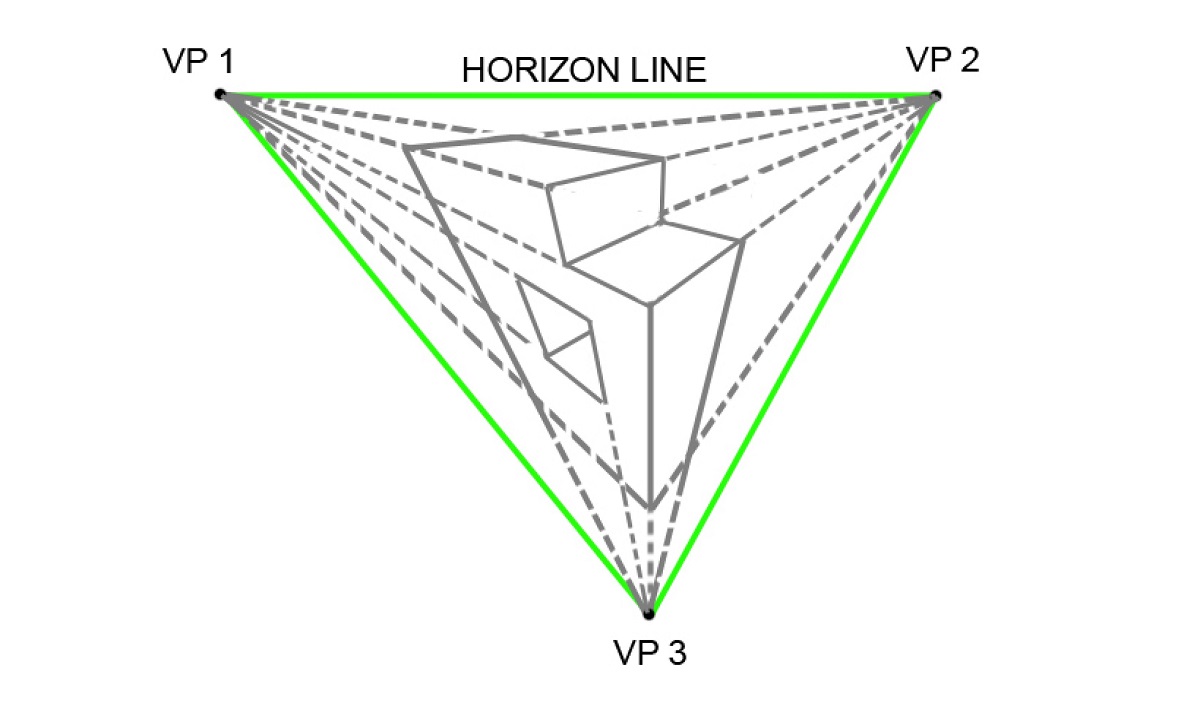

在构图可见面上找出自己想要画的形状

怎么用三点透视画建筑图,三点透视画建筑的详细教程

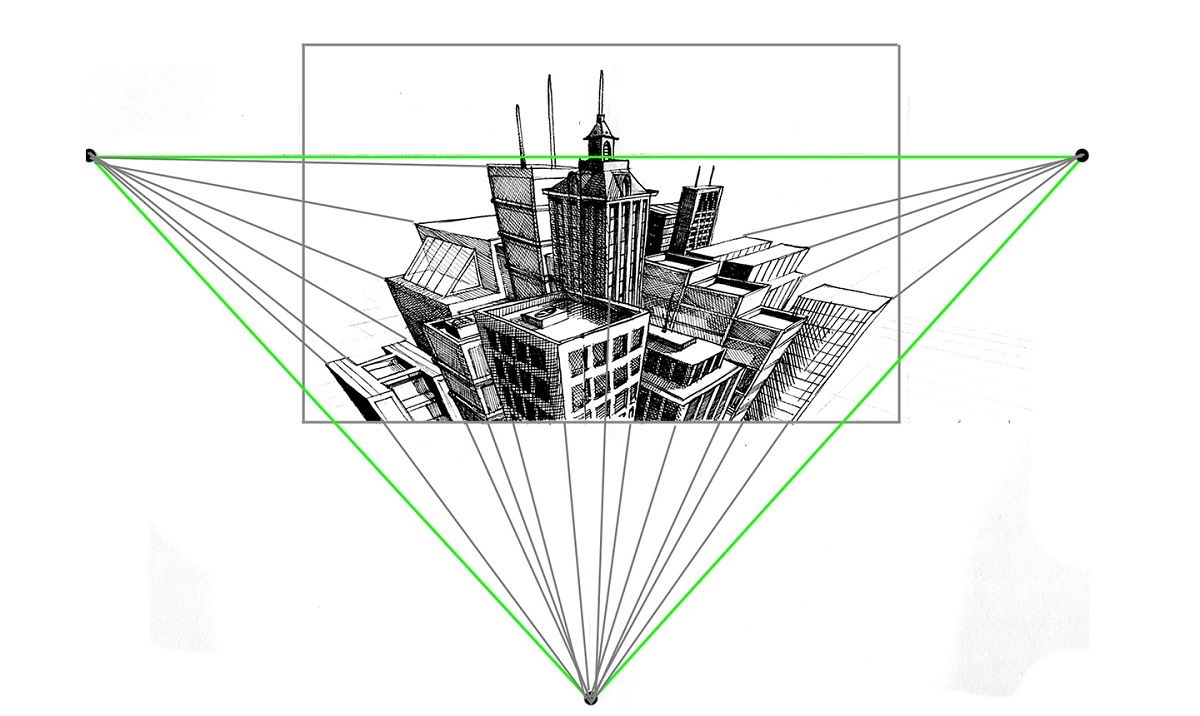

复杂的建筑需要大量的辅助线来确认整体的构造,看下面的城市天际线图片,仔细再你的本子上加上其它形状吧。

怎么用三点透视画建筑图,三点透视画建筑的详细教程
