一点透视练习:用一点透视画蒸汽火车

景大宝828(未知职业)-本文作者
这个人很懒,什么也没有留下。
12152 0 2020-5-1 15:06
原作者: James Butler 收藏 邀请

一点透视建立

步骤1

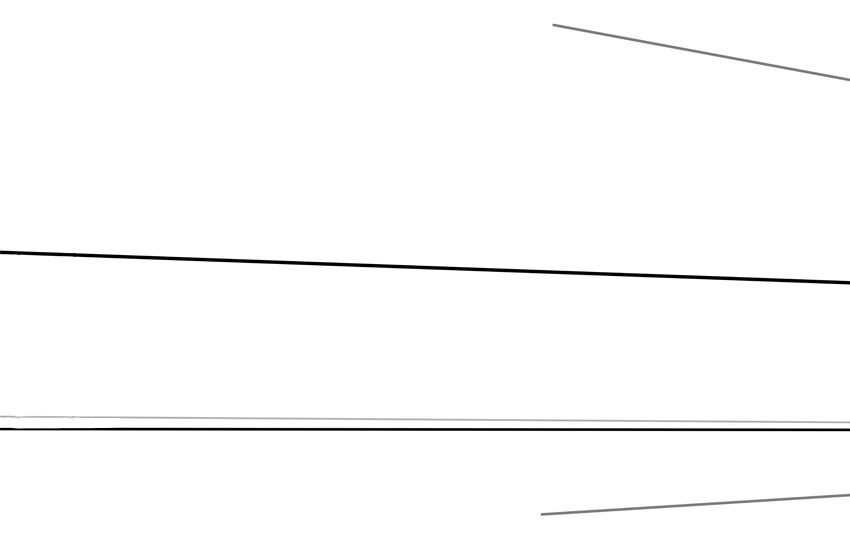

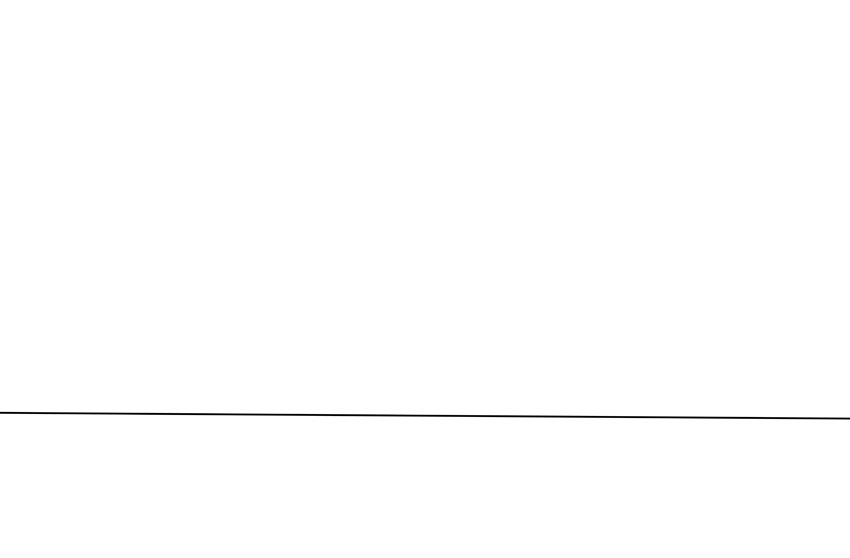

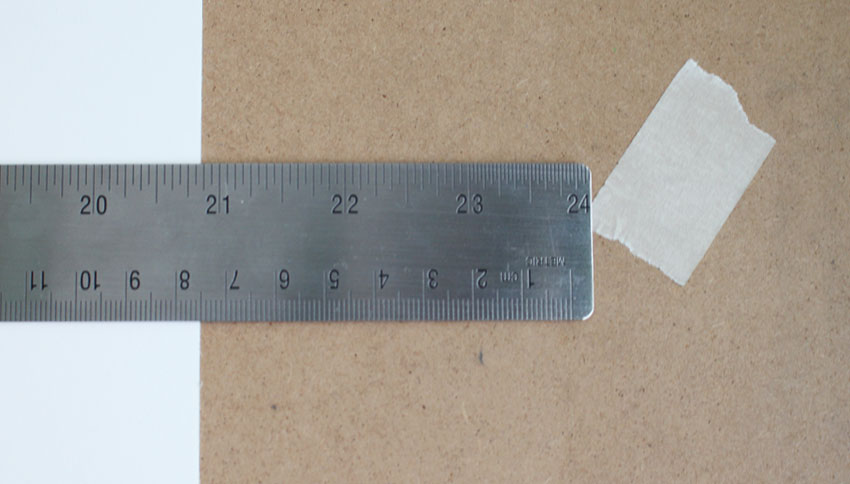

首先,我们将为我们的火车建立一个粗略的指南。我们希望使这列火车具有很高的气势,并且为此我们要有一个低水平的视野,因此我们将从在页面中间一半以下的页面上绘制一条简单的线开始。

一点透视练习:用一点透视画蒸汽火车

第2步

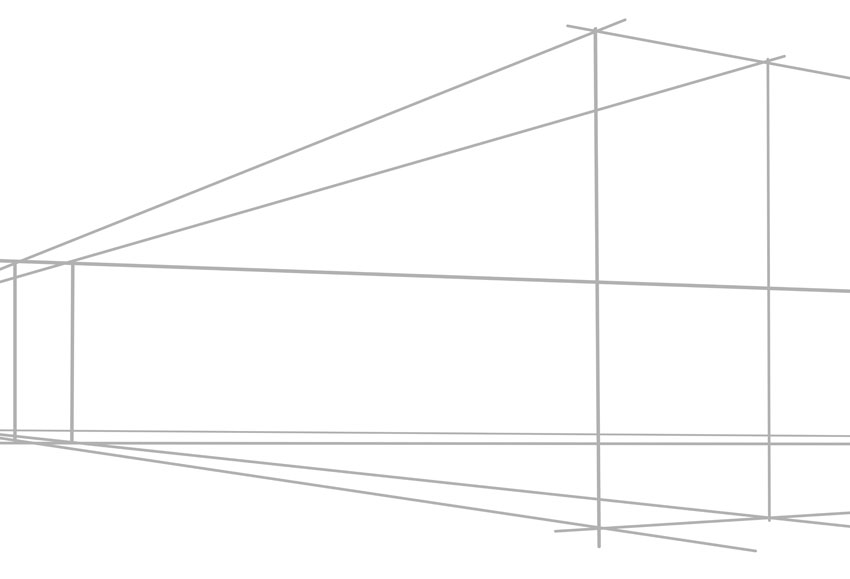

然后,我们需要设置一些消失点,这将有助于我们进行透视,对于此特定图像,我们将使用两点透视设置。

一点透视练习:用一点透视画蒸汽火车

第三步

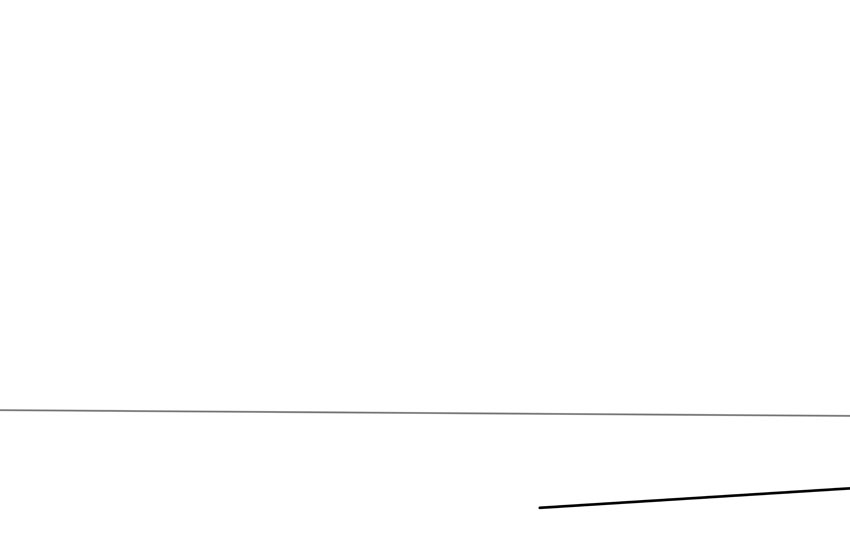

现在,我们可以为引擎绘制指南,对于这个特定示例,我们将使用视线和消失点绘制一个大框。首先绘制一条从正确消失点开始的直线。

一点透视练习:用一点透视画蒸汽火车

第四步

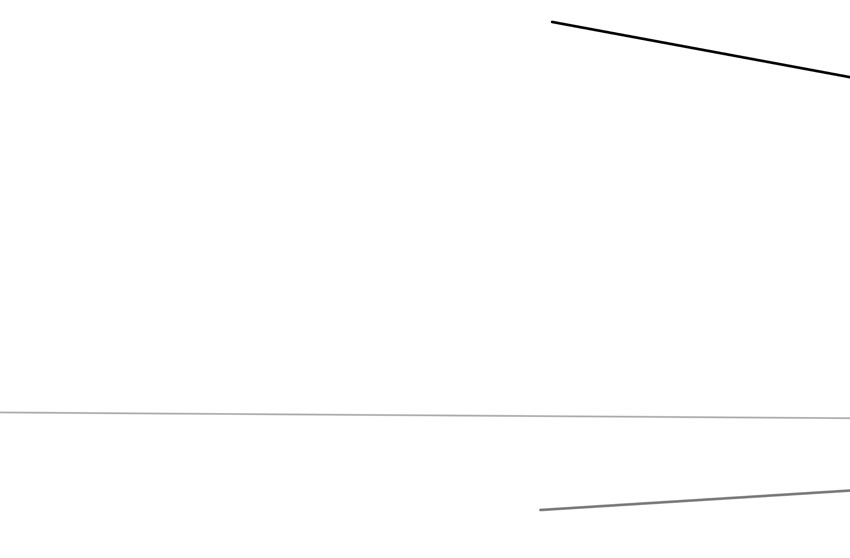

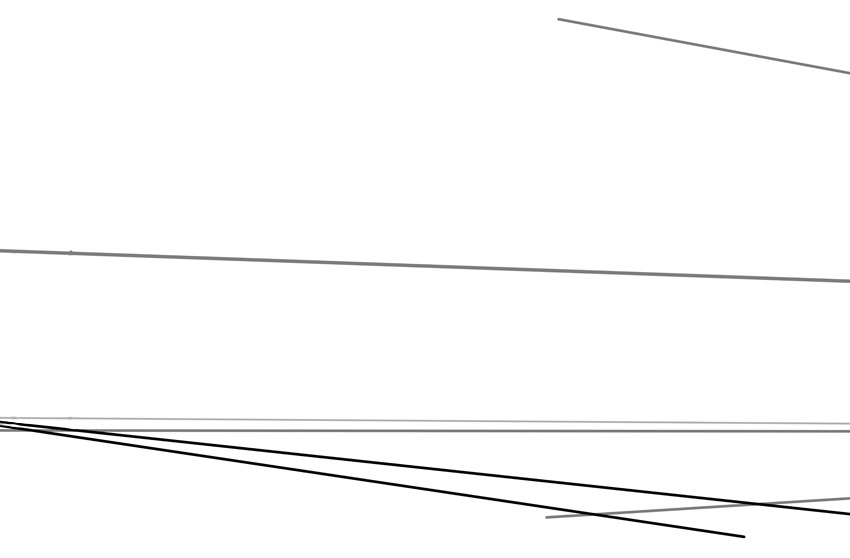

然后,我们从同一点绘制第二条线,但这次是在地平线上方。

一点透视练习:用一点透视画蒸汽火车

第5步

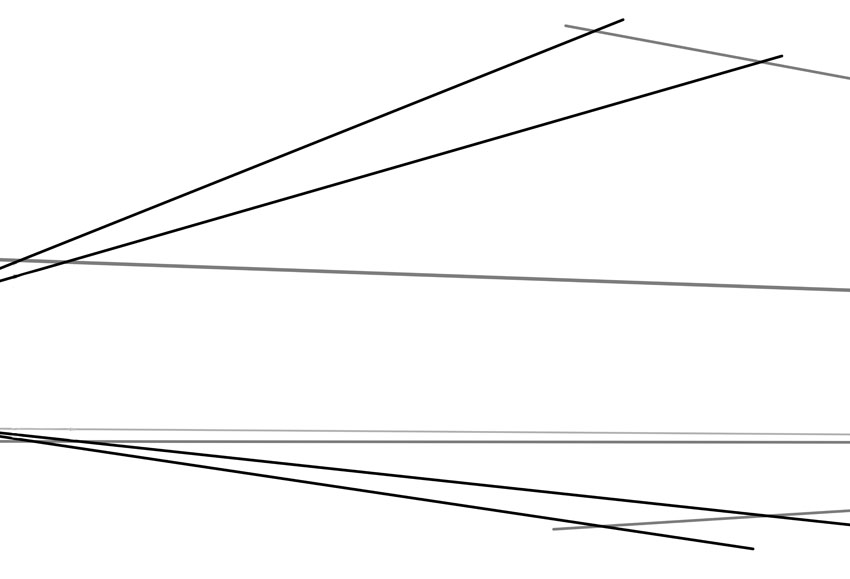

添加从此消失点开始的另外两行,我们现在将看到盒子的后部。

一点透视练习:用一点透视画蒸汽火车

第6步

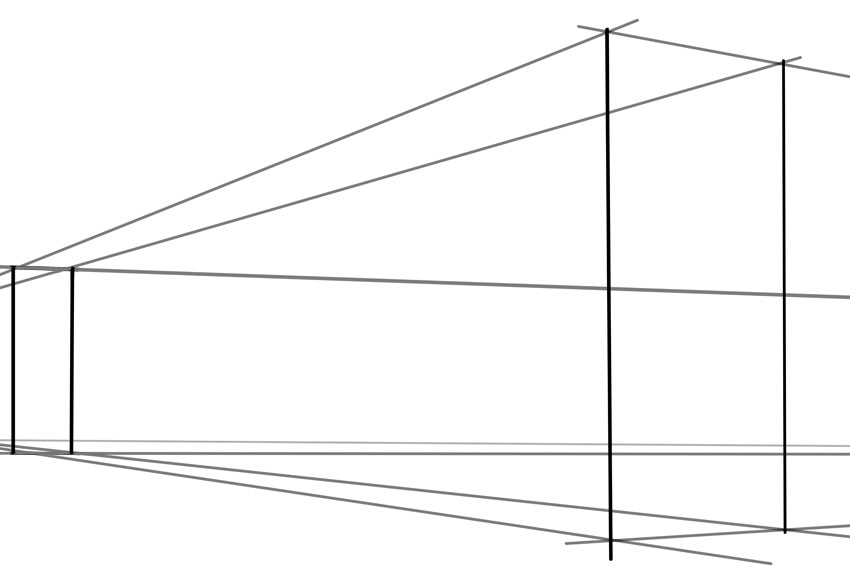

现在,我们将移至左侧的消失点,并在从该点跨越页面的第二点开始的地平线下方绘制两条线。

一点透视练习:用一点透视画蒸汽火车

步骤7

在地平线上方再添加两行,现在可以看到我们在这条线的两边都有两个拉伸的矩形。

一点透视练习:用一点透视画蒸汽火车

步骤8

要完成此框,请画出四根垂直线,将两个矩形连接在一起。

一点透视练习:用一点透视画蒸汽火车

步骤9

现在我们已经有了第一个框,请记住牢记透视图。

一点透视练习:用一点透视画蒸汽火车

2.建造发动机和锅炉

步骤1

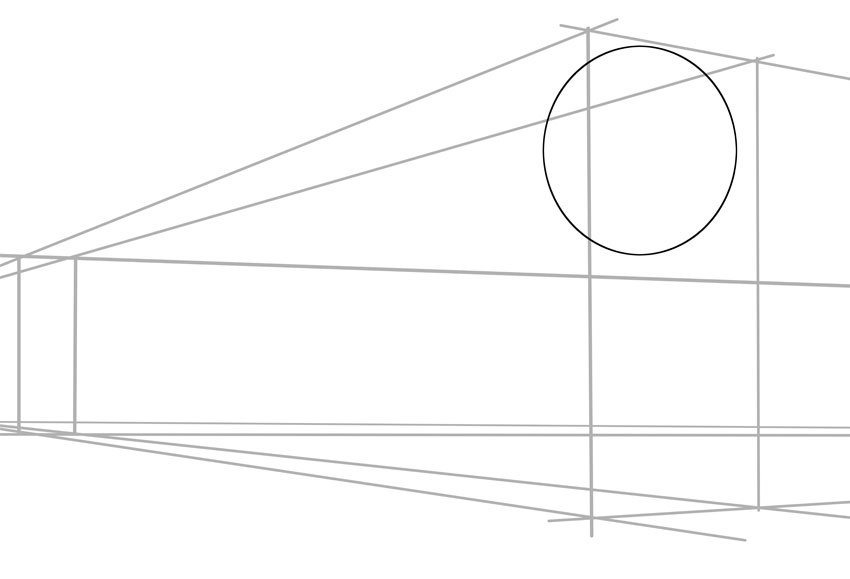

现在我们有了火车的指南,我们将开始更详细地构造发动机和出租车。首先,我们要画一个简单的圆。

一点透视练习:用一点透视画蒸汽火车

第2步

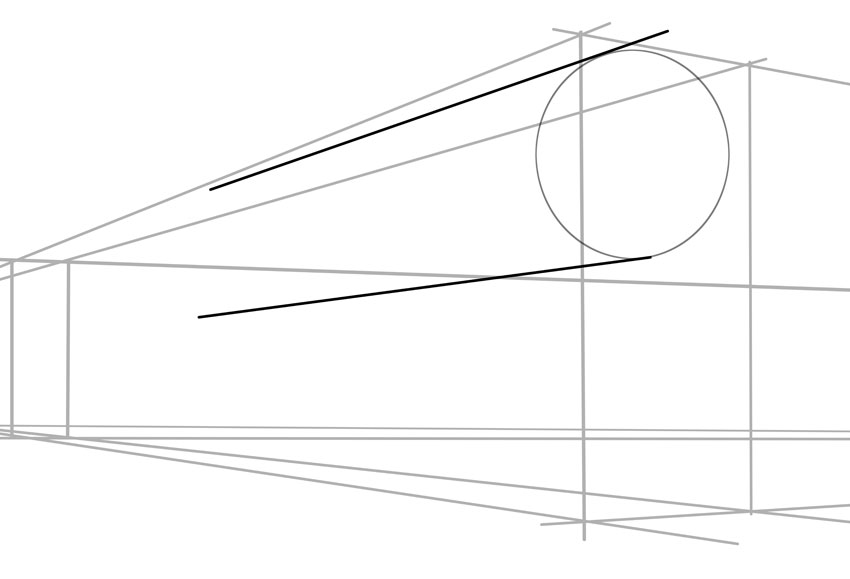

接下来,想扩展该圆以使其成为向左消失点的长圆柱体。这将是我们的锅炉和火箱。

一点透视练习:用一点透视画蒸汽火车

第三步

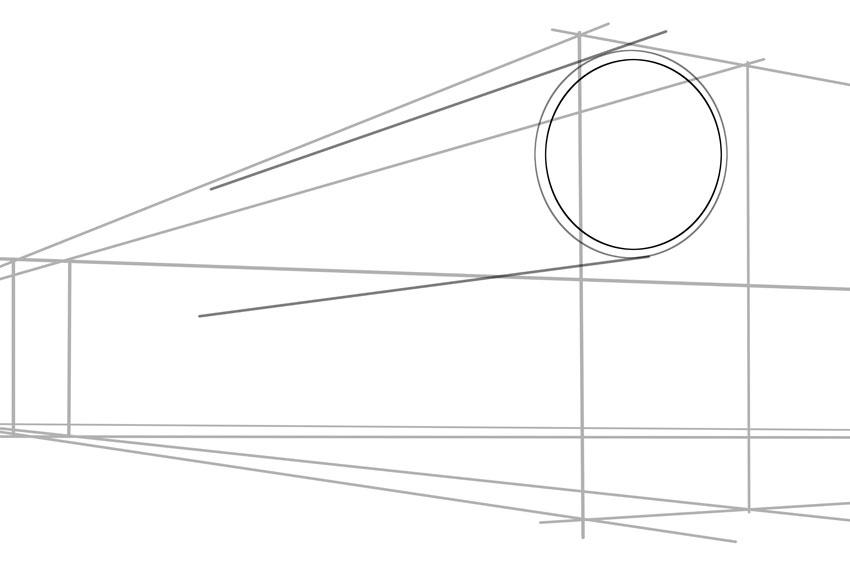

然后,在圆柱体的最前面,在第一个圆内绘制第二个较小的圆。

一点透视练习:用一点透视画蒸汽火车

第四步

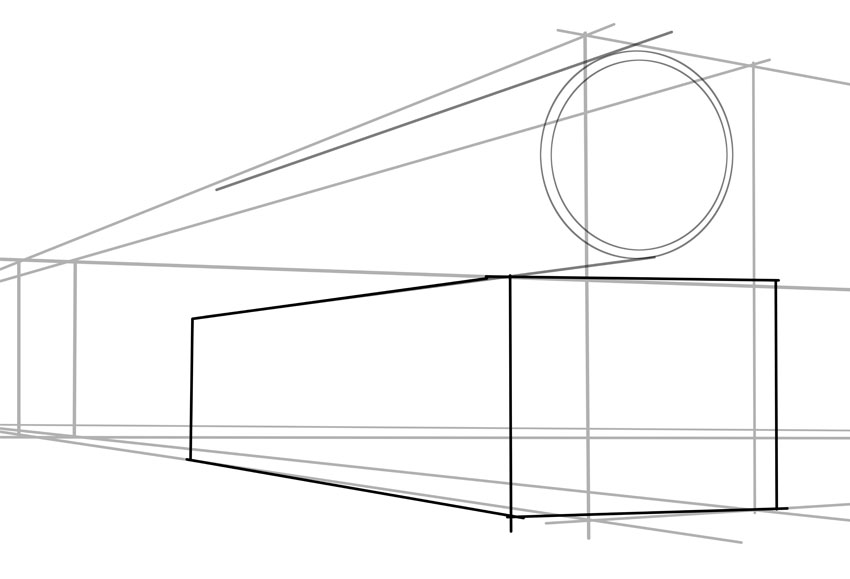

锅炉下方是发动机的底盘和行走机构。要创建它,我们将绘制一个长框,该框的长度与锅炉的长度相同。

一点透视练习:用一点透视画蒸汽火车

第5步

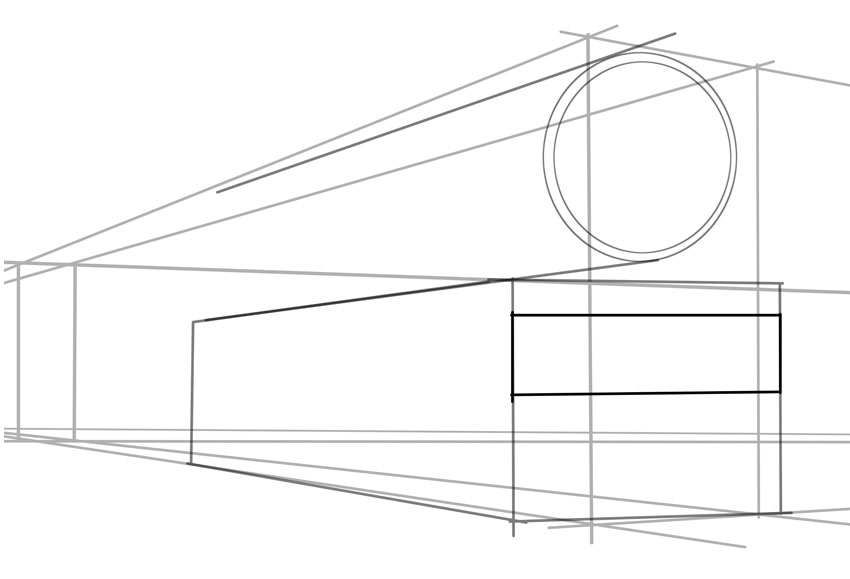

在发动机的最前端,一个宽矩形将成为前缓冲梁。同样,在绘制此图形时请记住透视图,因为在这里很容易出错,可能会破坏作品。

一点透视练习:用一点透视画蒸汽火车

第6步

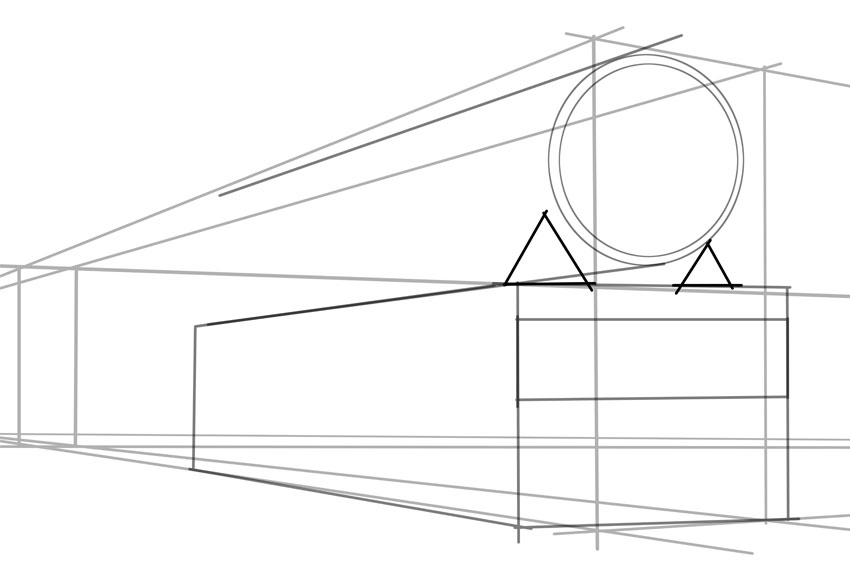

回到锅炉下方,画出两个小三角形,它们将作为沿着锅炉长度延伸并固定在机架上的一系列支撑中的第一个。

一点透视练习:用一点透视画蒸汽火车

步骤7

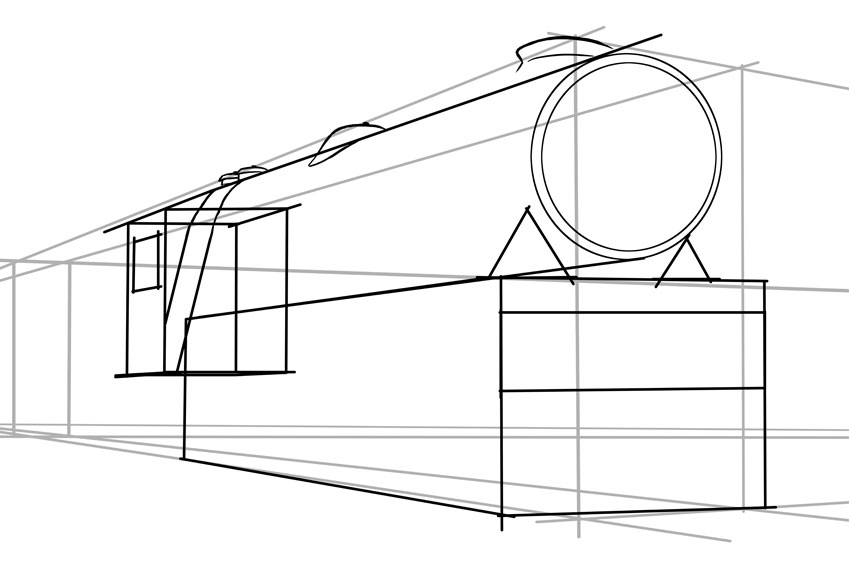

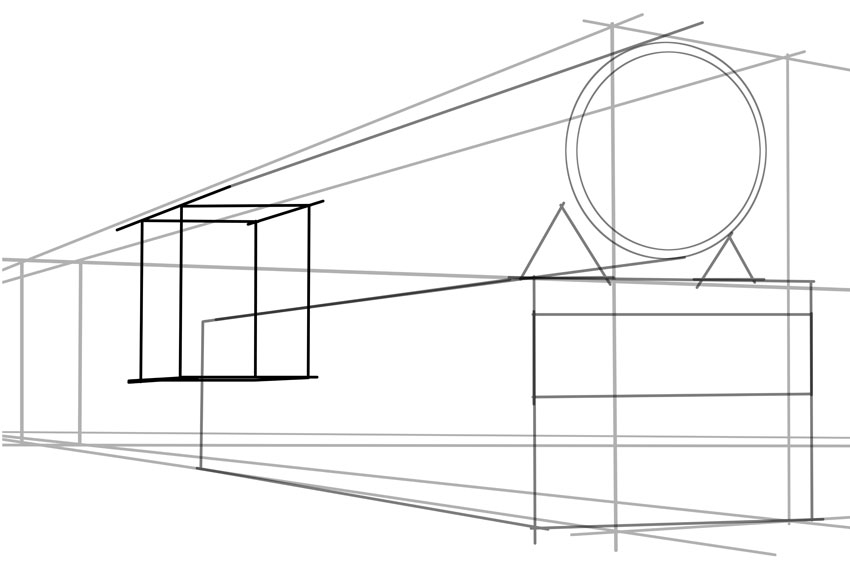

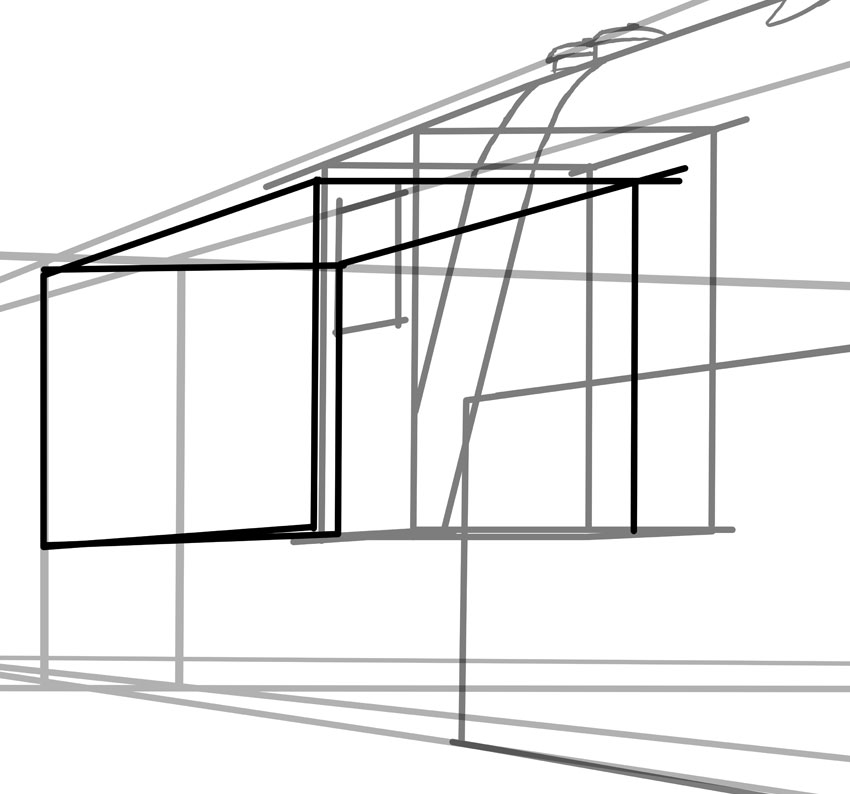

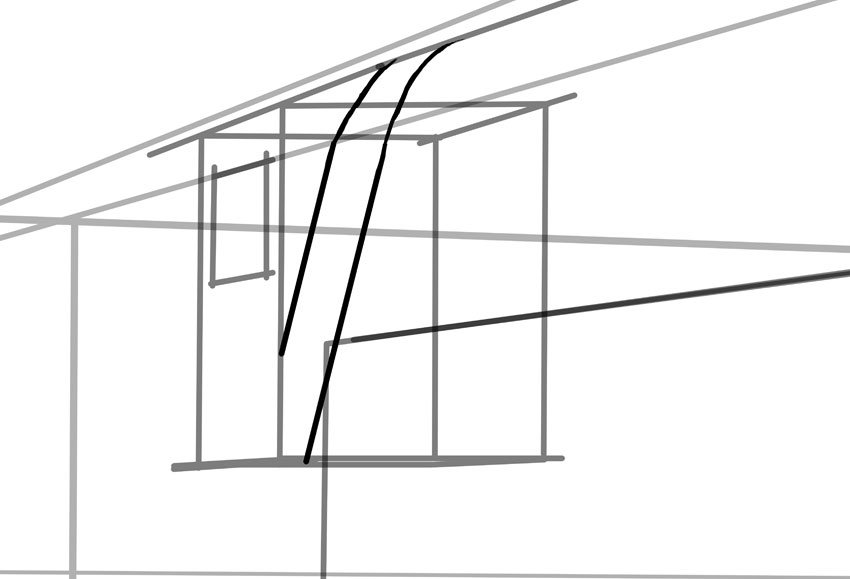

锅炉的后部是驾驶室部分,它由一个高箱组成,该高箱与锅炉的顶部齐平,但要注意一点重叠。我们处理细节时将解决此问题。

一点透视练习:用一点透视画蒸汽火车

步骤8

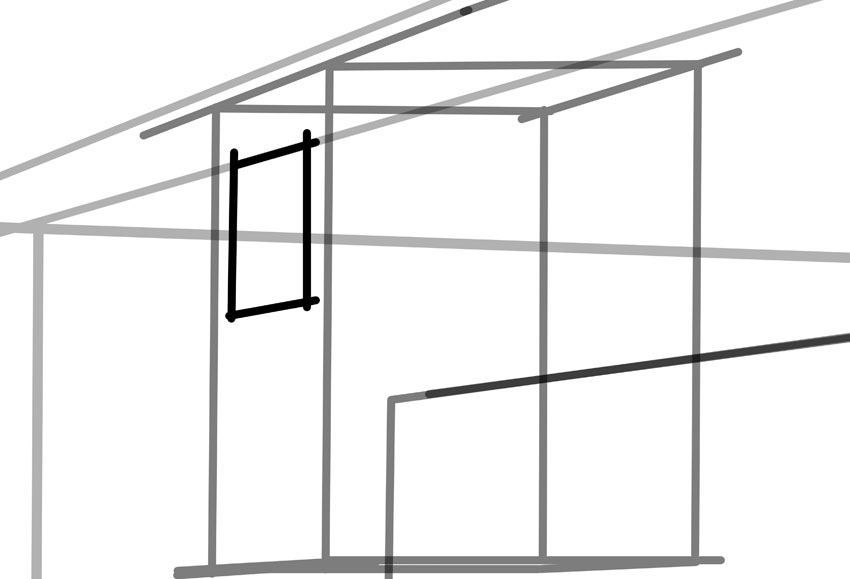

我们不要忘记在驾驶室中绘制侧窗。稍微偏斜的正方形将弥补这一点。

一点透视练习:用一点透视画蒸汽火车

步骤9

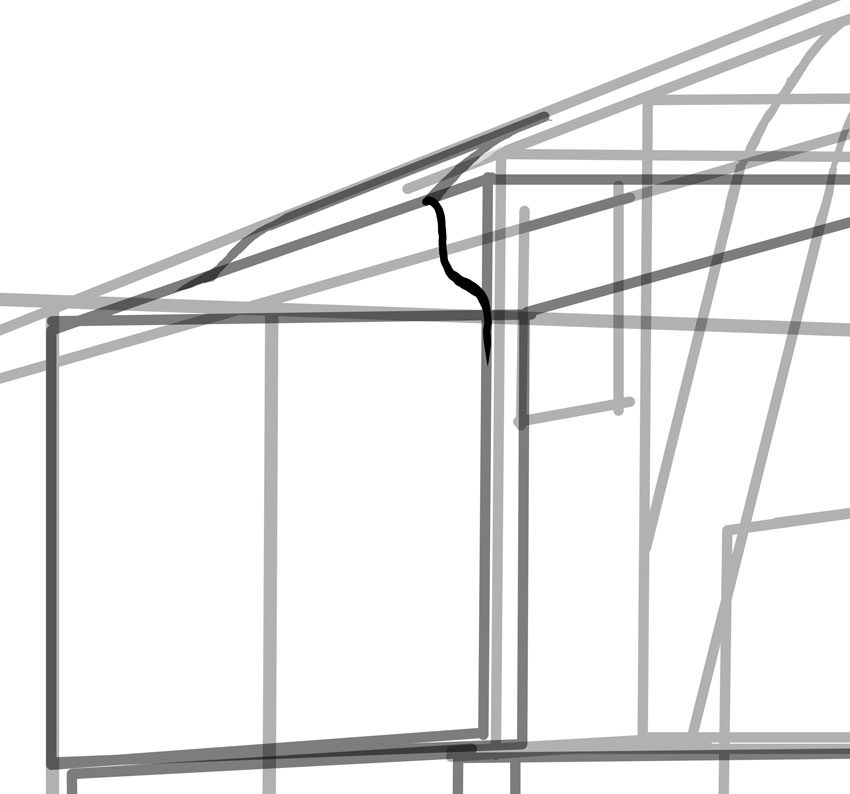

火箱位于锅炉和驾驶室之间。它的定义不多,但是这个特定区域有一个小的倾斜部分,将两个部分连接在一起,并且它沿着机车的任一侧贯穿锅炉。

一点透视练习:用一点透视画蒸汽火车

第10步

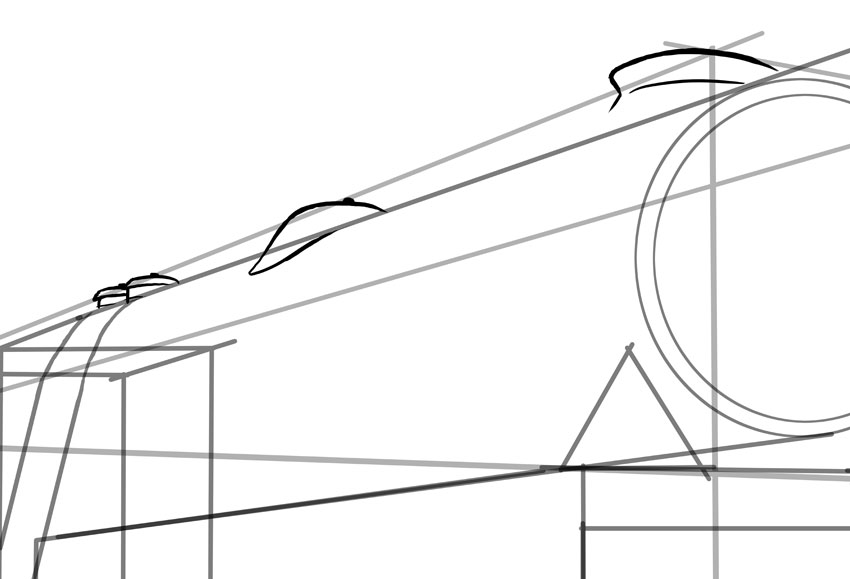

切记在锅炉顶部添加漏斗和圆顶。我们正在使用的透视图意味着这两个视图中的大部分将被隐藏,但是可以看到的东西必须包括在内!

一点透视练习:用一点透视画蒸汽火车

步骤11

现在我们已经掌握了所有主要细节,我们可以开始将它们融合在一起。

一点透视练习:用一点透视画蒸汽火车

3.细节工作

步骤1

由于该发动机是为提高速度而制造的,因此标线本身的高度和宽度与发动机相同,并且设计为与发动机并驾齐驱。一个简单的盒子将使我们着手绘制图纸。

一点透视练习:用一点透视画蒸汽火车

第2步

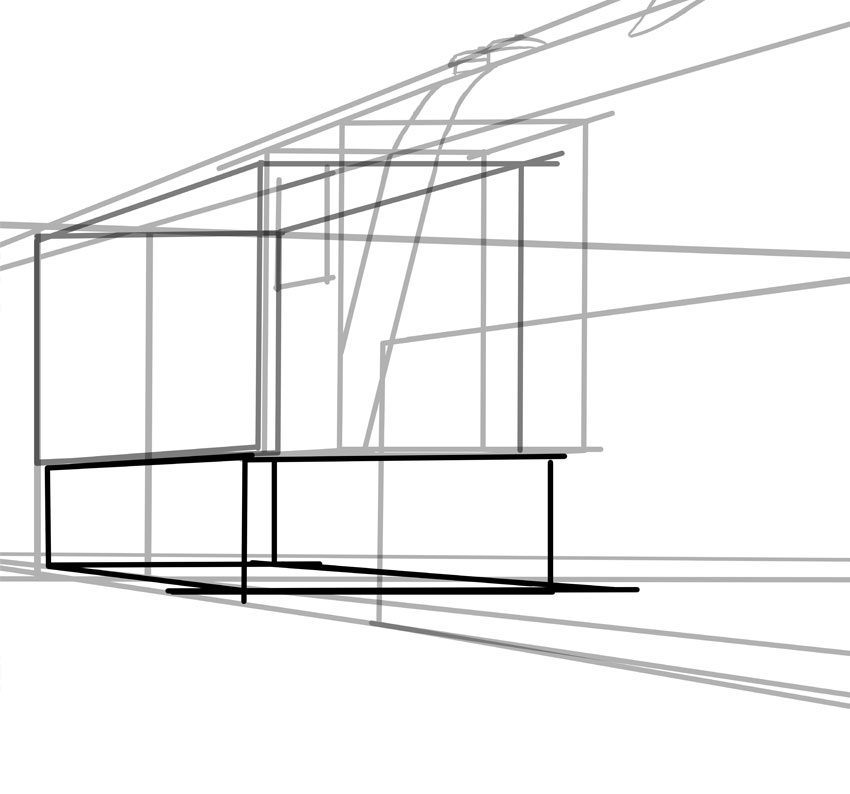

在我们的第一箱下方绘制的一个较小的盒子是用于支撑招标的一系列小轮毂的。

一点透视练习:用一点透视画蒸汽火车

第三步

在顶部,有一个开口,可将煤装载到船上。由于透视,该开口几乎看不到,但向后仍然可以看到。

一点透视练习:用一点透视画蒸汽火车

第四步

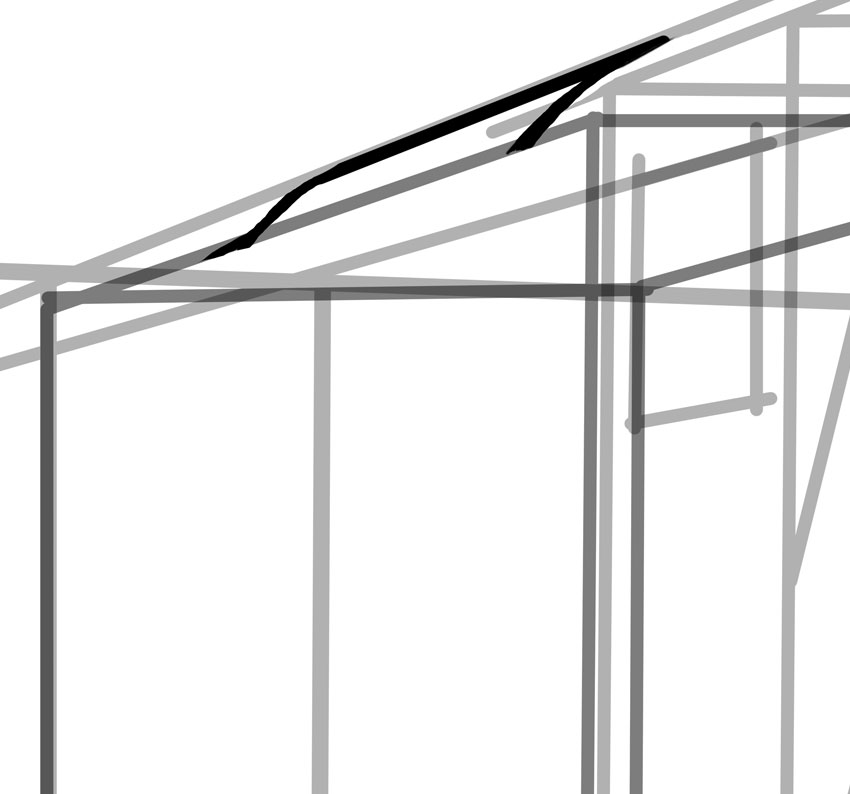

在该机车前部,有一个朝顶部的小切口,以使驾驶员和消防员可以轻松地上下机车,并在行驶中观察前后的情况,因此请记住将其画在随着我们的进步。

一点透视练习:用一点透视画蒸汽火车

第5步

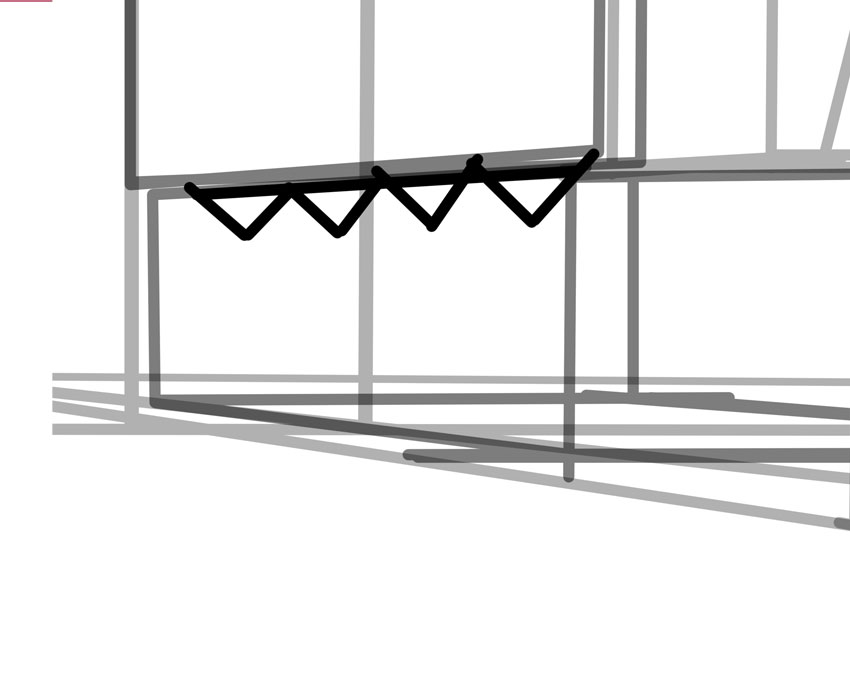

车标上的车轮没有任何连杆或活塞,仅与车轴和悬架部件相连。要制作其中一些,我们可以绘制一系列向下指向的三角形,一个相邻。

一点透视练习:用一点透视画蒸汽火车

第6步

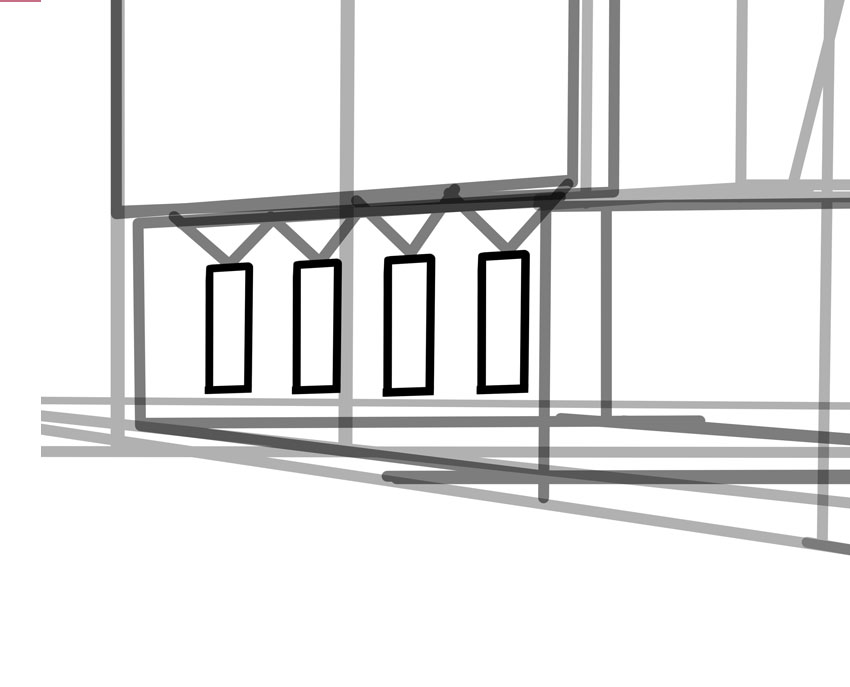

然后,在三角形下方绘制几个小盒子,这些小盒子将成为悬挂弹簧。车轮将在稍后跟随。

一点透视练习:用一点透视画蒸汽火车

4.绘制车轮和齿轮

步骤1

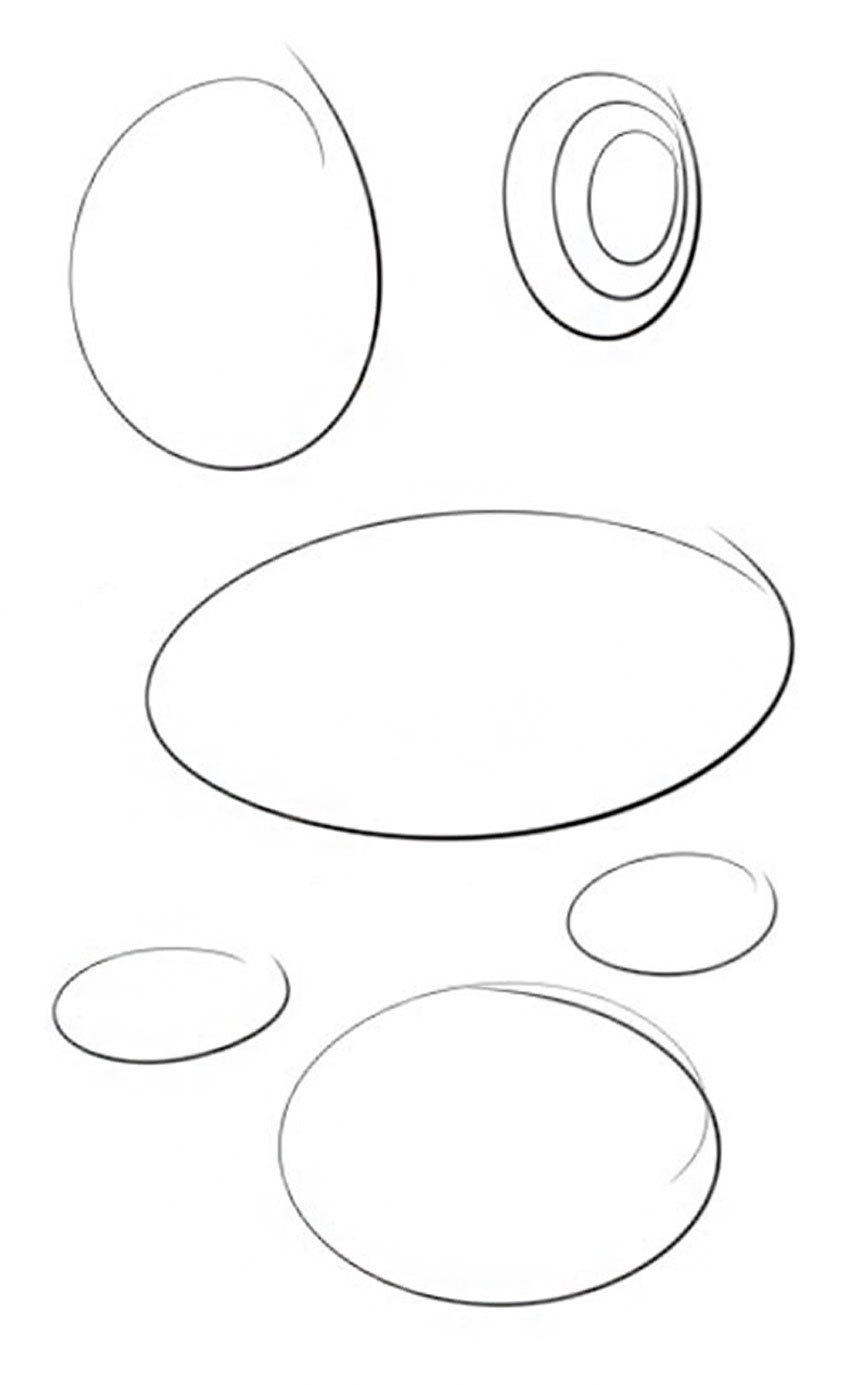

在开始下一节之前,练习圆和椭圆是个好主意,将需要熟悉这些以执行以下步骤。

一点透视练习:用一点透视画蒸汽火车

第2步

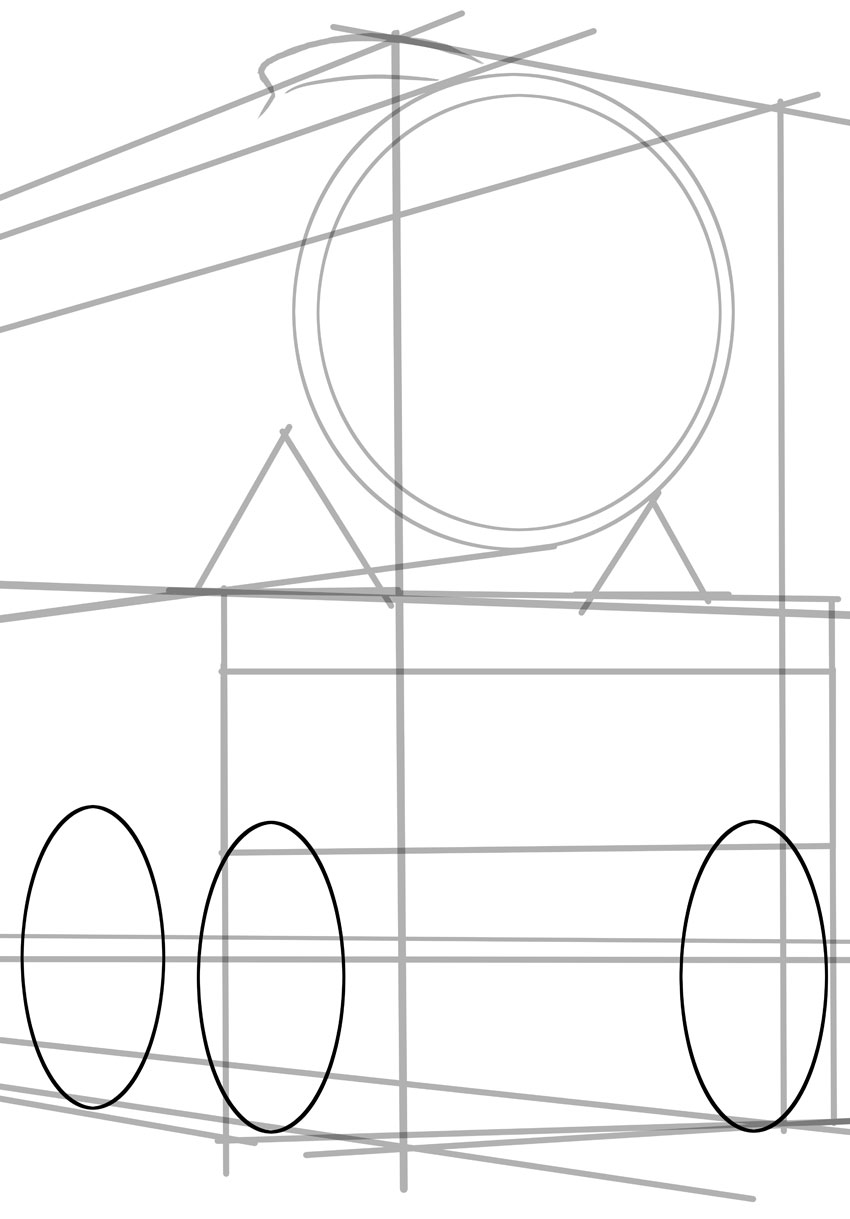

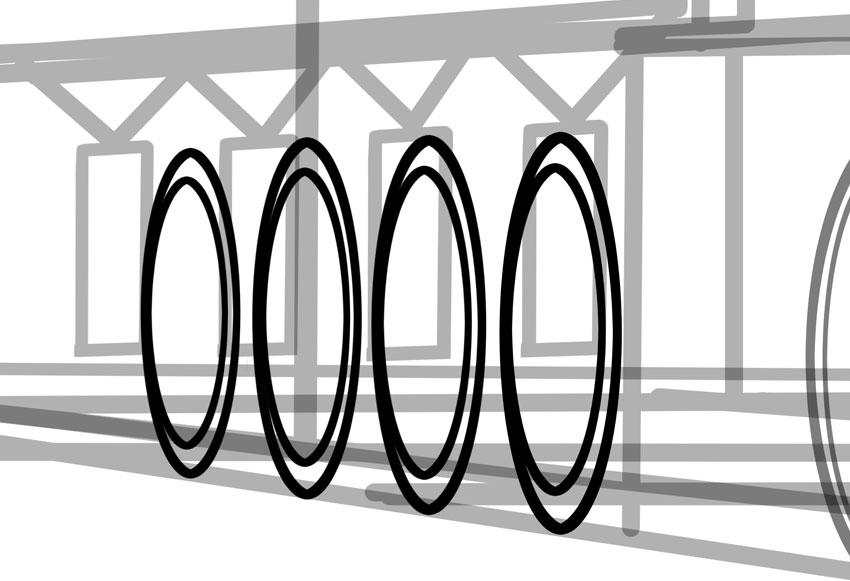

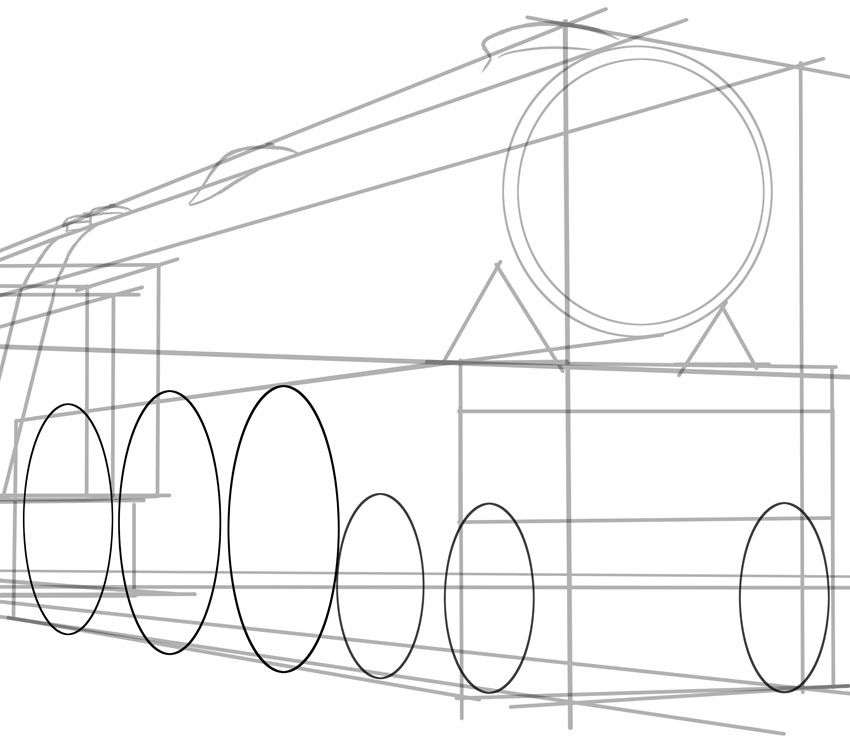

从火车的前部开始,然后向后工作,我们将首先绘制三个小椭圆,这些小椭圆将用于前轮。当然在相对的一侧也有两个车轮,但是其中一个被发动机中央的行驶机构遮盖了。

一点透视练习:用一点透视画蒸汽火车

第三步

在这些前轮的后面是主驱动轮,这种类型的发动机上有六个,当然在任一侧都有三个。

一点透视练习:用一点透视画蒸汽火车

第四步

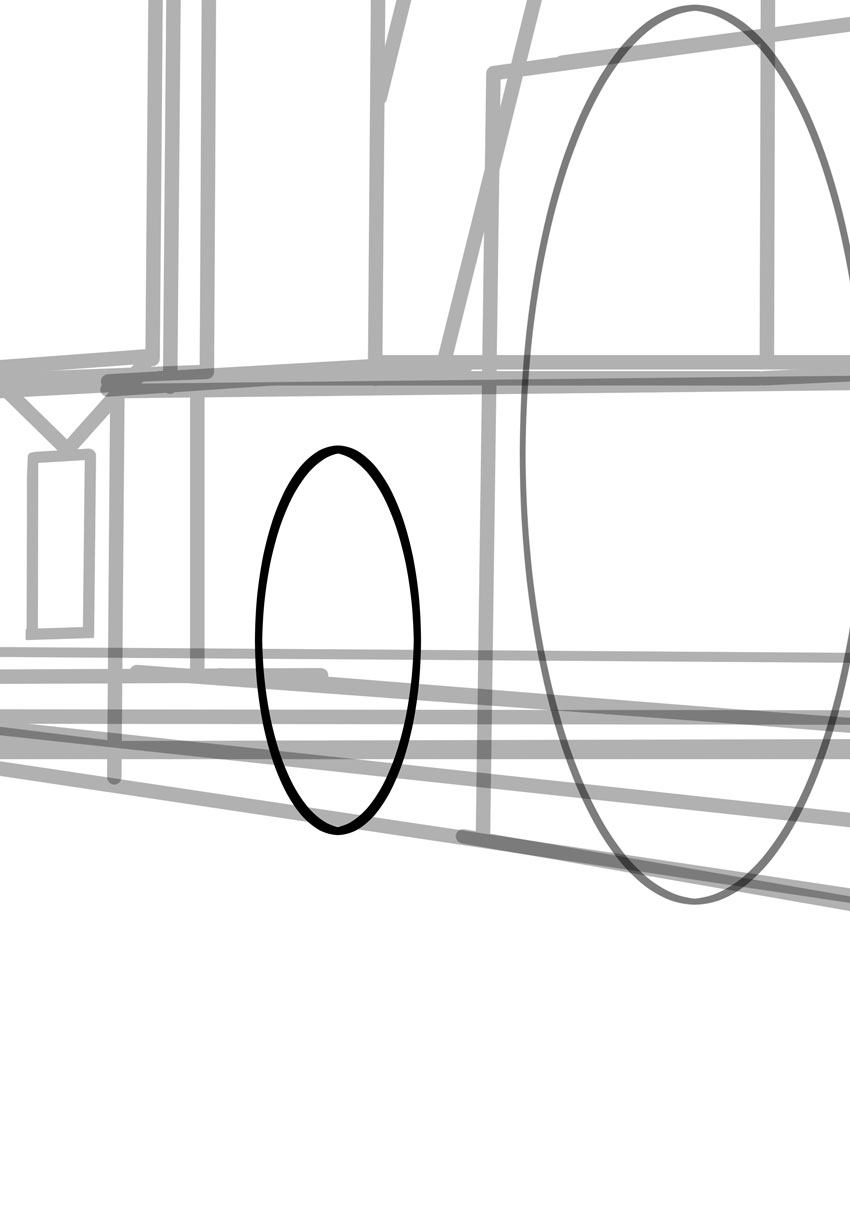

现在,在发动机的后部,我们还在后部拉出了一个小拖轮。当然,在另一侧也有另一个。

一点透视练习:用一点透视画蒸汽火车

第5步

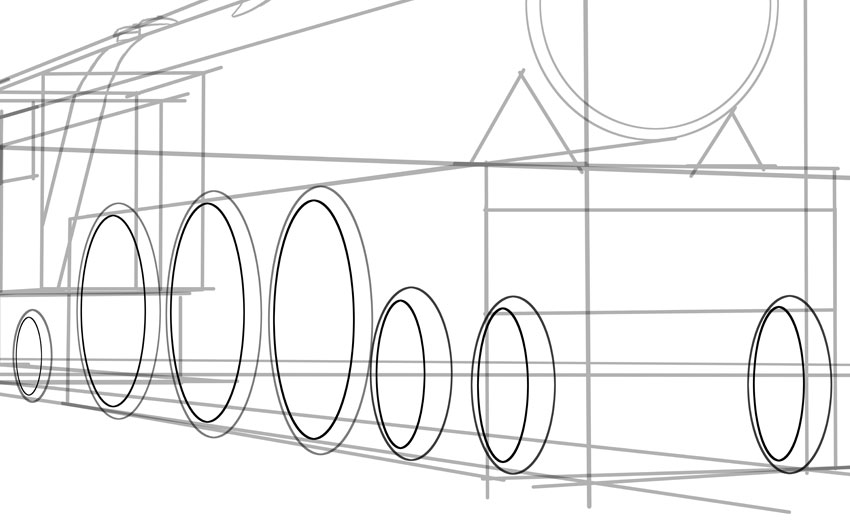

所有轮子在第一个轮子内都需要第二个圈子。这将是一个内缘。

一点透视练习:用一点透视画蒸汽火车

第6步

同样,由于透视的原因,一些轮辐被遮盖了,因此看起来好像它们不在那儿,但可以放心。我们将再次从小的前导轮开始并向后工作。

一点透视练习:用一点透视画蒸汽火车

步骤7

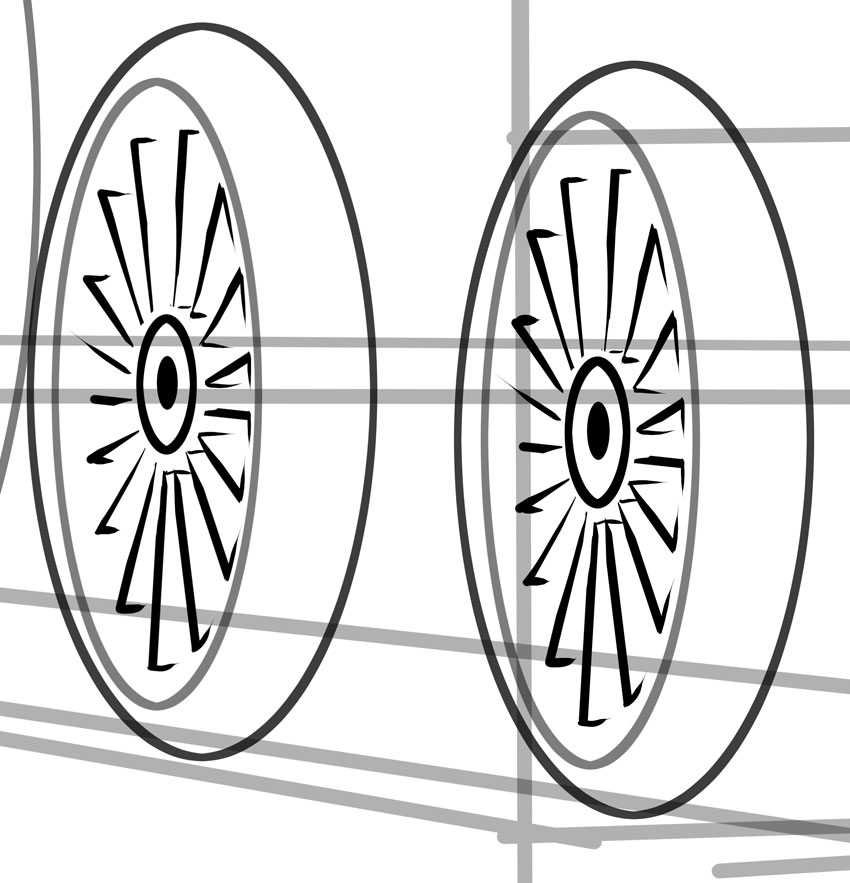

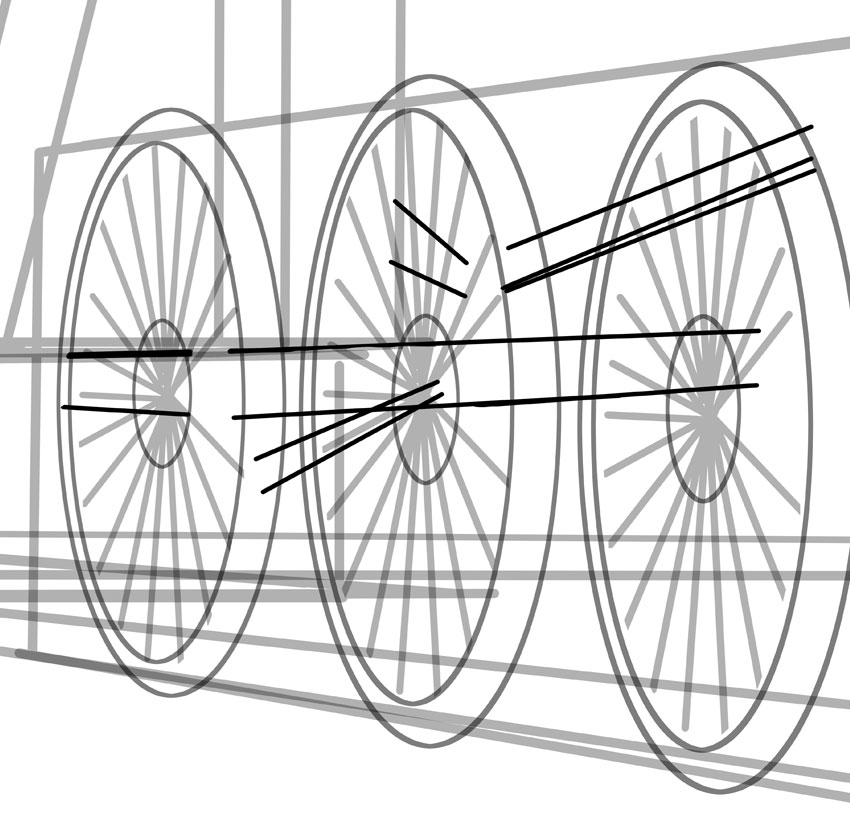

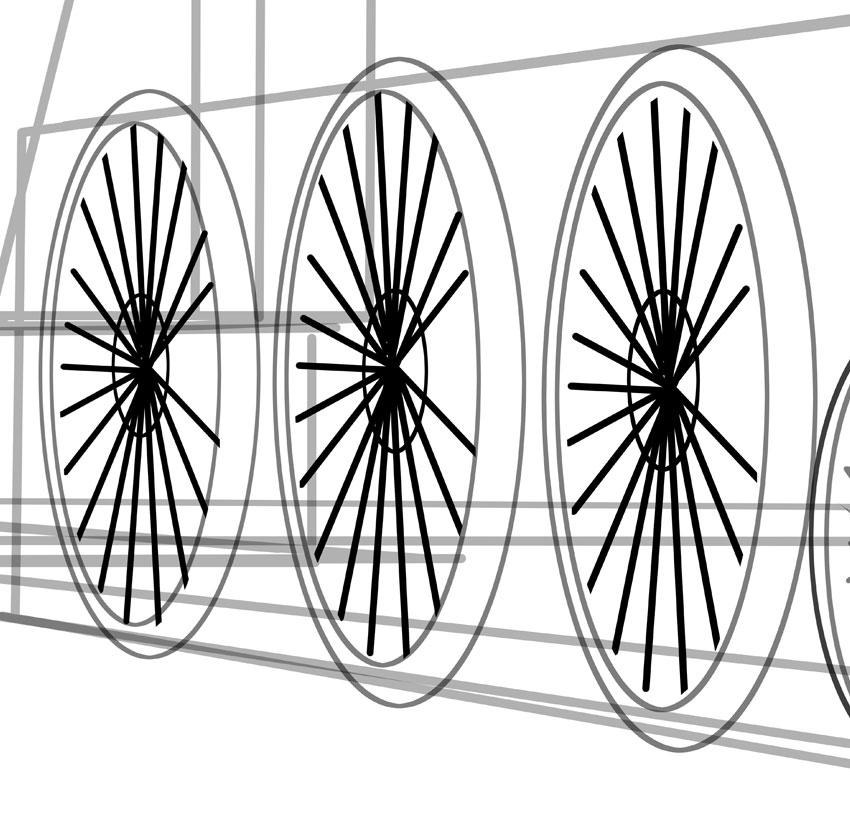

较大的驱动轮将使更多的辐条被驱动杆遮挡,但从长远来看,现在更容易拉动辐条。

一点透视练习:用一点透视画蒸汽火车

步骤8

现在我们已经完成了辐条,接下来我们来看看驱动杆和连杆。这些非常复杂,因为它们必须同时旋转和上下移动。

一点透视练习:用一点透视画蒸汽火车

步骤9

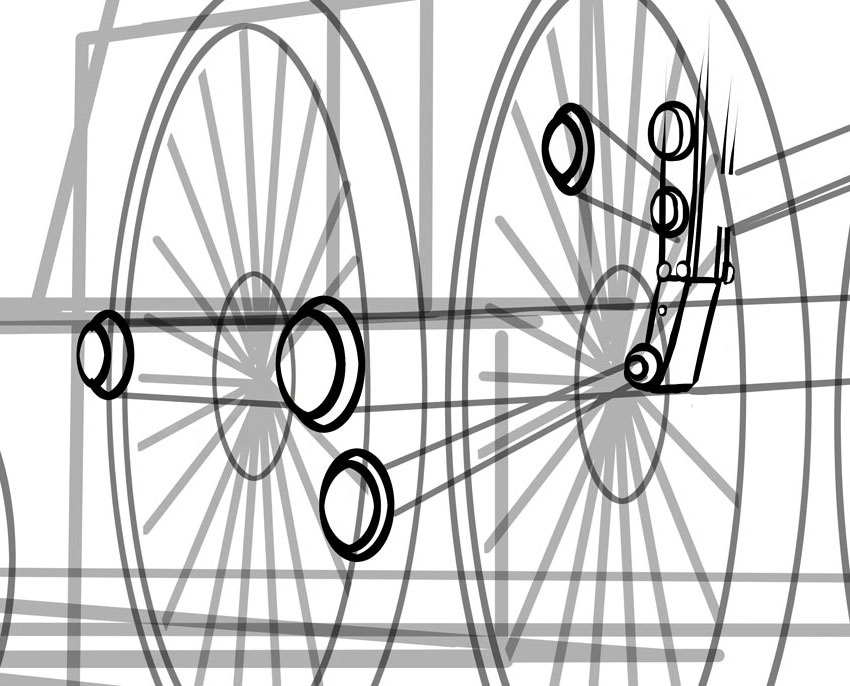

一些杆的末端是枢轴,可以使用小椭圆和圆柱体绘制它们。确保擦除将要附着在杆上的零件。

一点透视练习:用一点透视画蒸汽火车

第10步

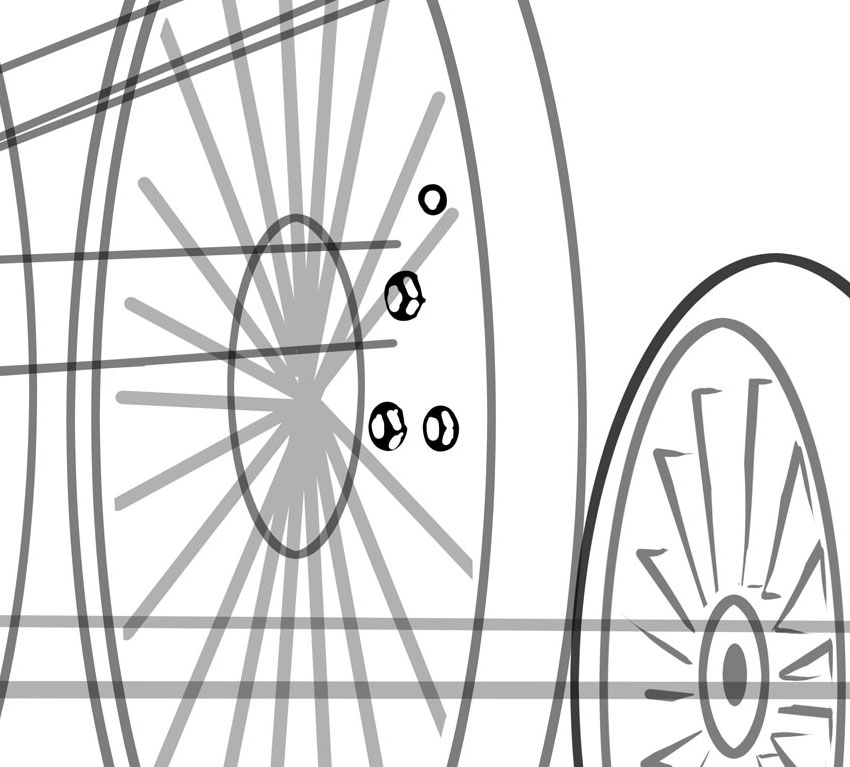

不要忘记拉动将所有零件固定在一起的许多螺栓!

一点透视练习:用一点透视画蒸汽火车

步骤11

为了完成起落架,我们一定不要忘记发动机和尾标上的后轮。绘制椭圆将再次提供帮助。

一点透视练习:用一点透视画蒸汽火车

步骤12

将所有轮子固定到位后,添加所有连杆和悬挂部件。记住,没有驱动器要去,所以不要添加任何驱动杆,但是机车必须在高速行驶时保持稳定!

一点透视练习:用一点透视画蒸汽火车

5.添加详细信息

步骤1

现在我们已经准备好火车的所有主要零件,现在我们可以添加所有小零件,这将有助于将我们的创作融合在一起!我们将从引擎的前端出发,然后拉入缓冲垫,以保护引擎免受重大撞击。

一点透视练习:用一点透视画蒸汽火车

第2步

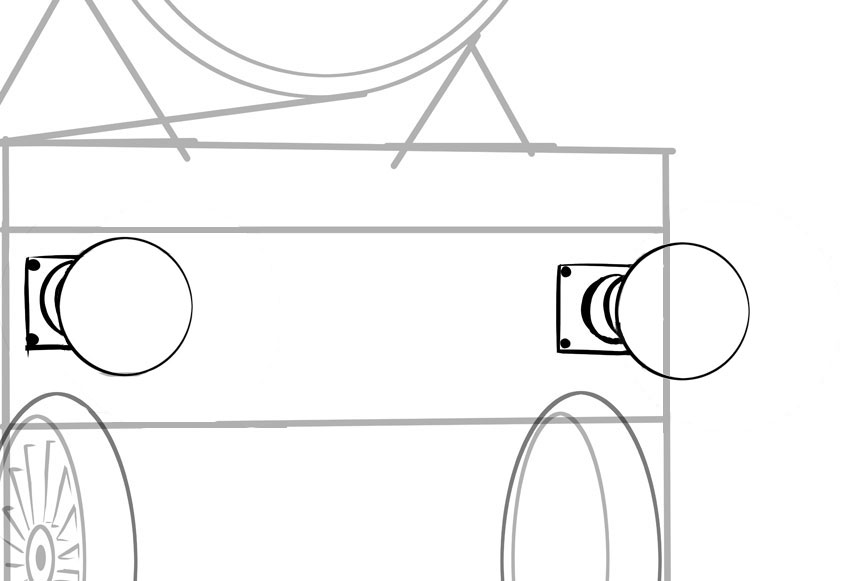

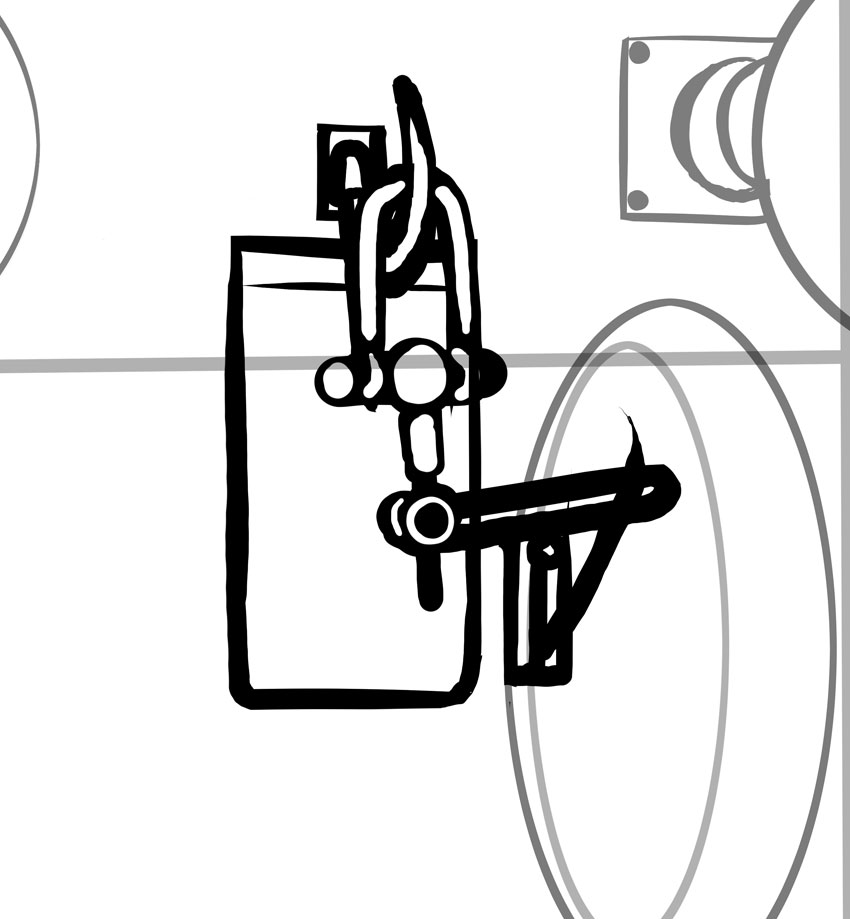

然后,在两个缓冲器之间插入连接钩和链条,这在牵引车厢或货车时都很重要。

一点透视练习:用一点透视画蒸汽火车

第三步

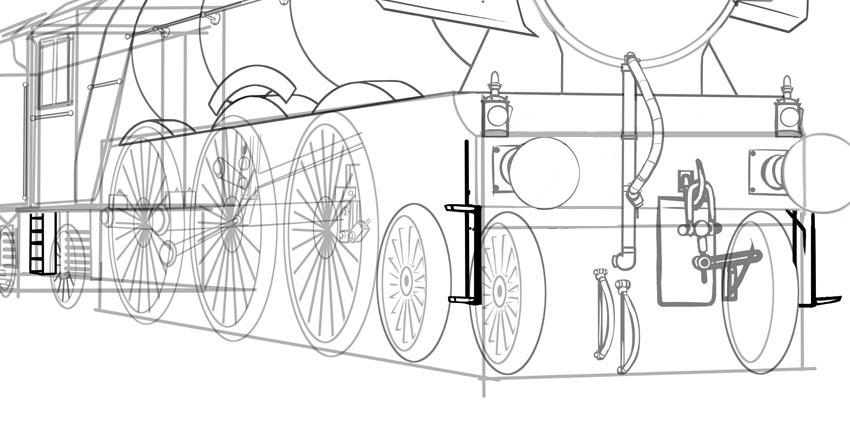

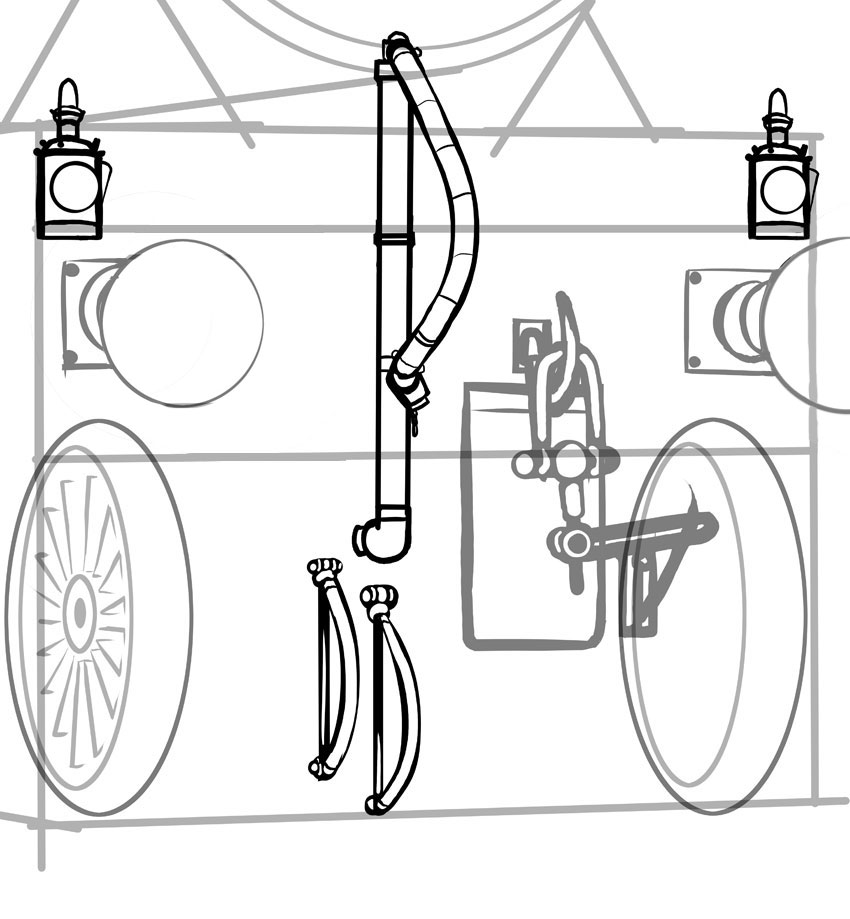

制动软管和灯管也在缓冲杆的中央。但是,这些必须放置在连接钩的两侧。

一点透视练习:用一点透视画蒸汽火车

第四步

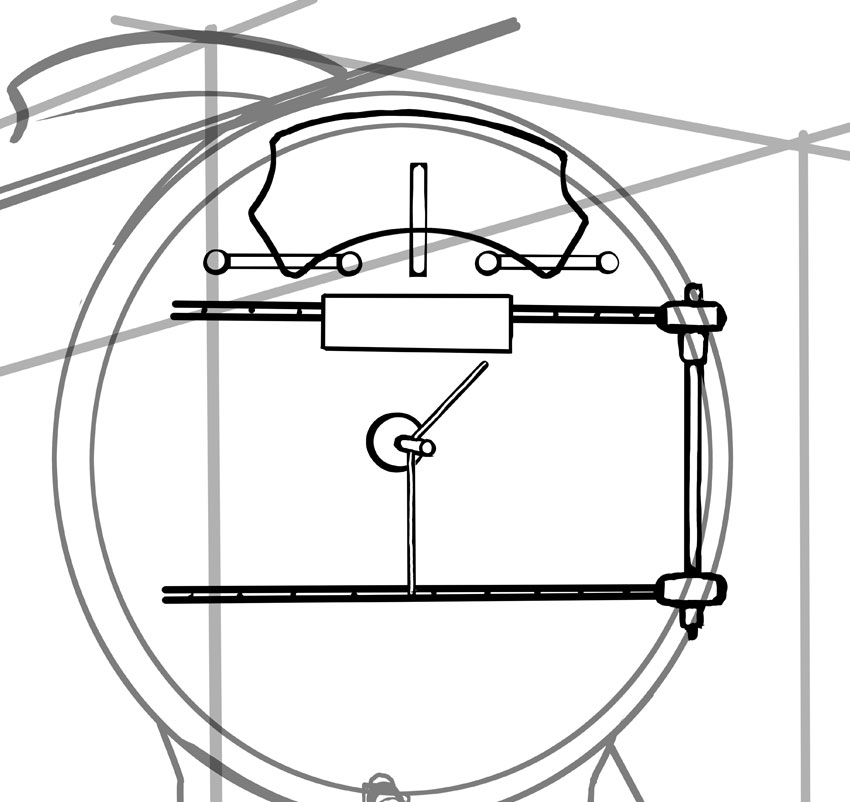

在发动机的前检修门上,添加锁紧装置和铭牌-也就是说,如果发动机有名称!在这种特定的发动机上,中间驱动轮上方还有一些铭牌。

一点透视练习:用一点透视画蒸汽火车

第5步

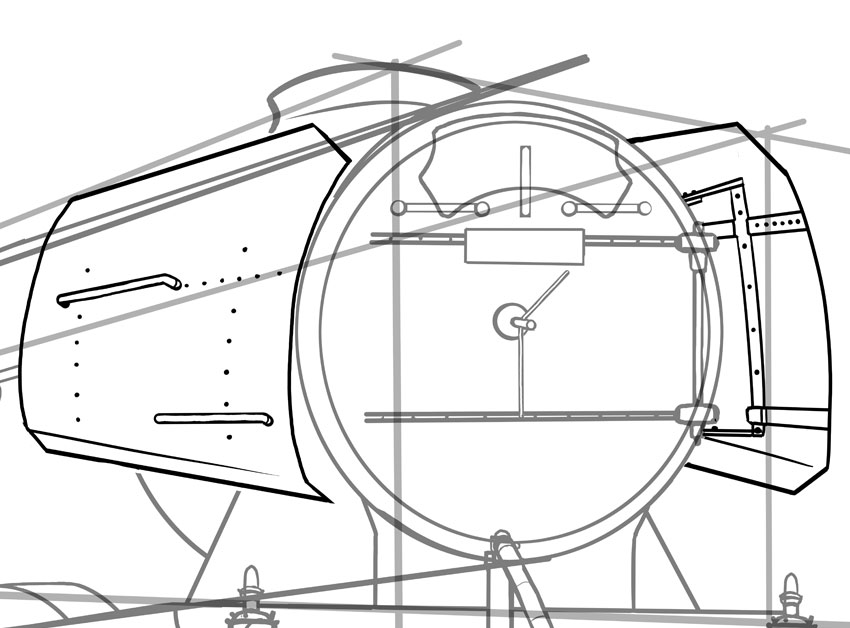

锅炉前部的任一侧都有一些附加的侧板,可以根据需要将其卸下,但是在这种情况下,我们将使其保持连接状态。

一点透视练习:用一点透视画蒸汽火车

第6步

继续使用锅炉,我们需要添加一系列线来定义发动机这部分的外部。请注意,由于透视的原因,每条线的大小和空间都是不同的,记住这样的小点将使绘图更可信!

一点透视练习:用一点透视画蒸汽火车

步骤7

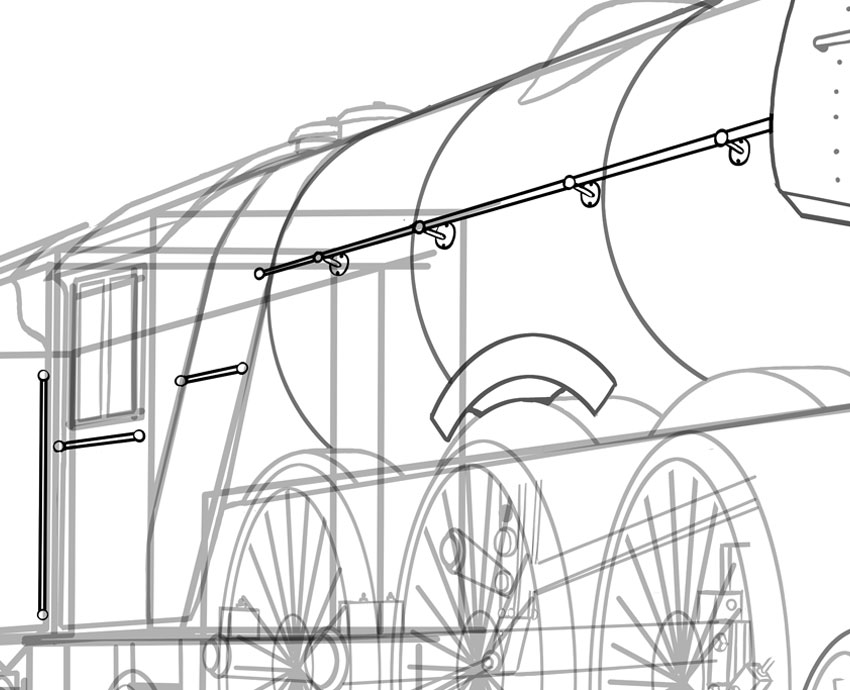

沿着锅炉的侧面滑行和滑行是需要包括的几个扶手。

一点透视练习:用一点透视画蒸汽火车

步骤8

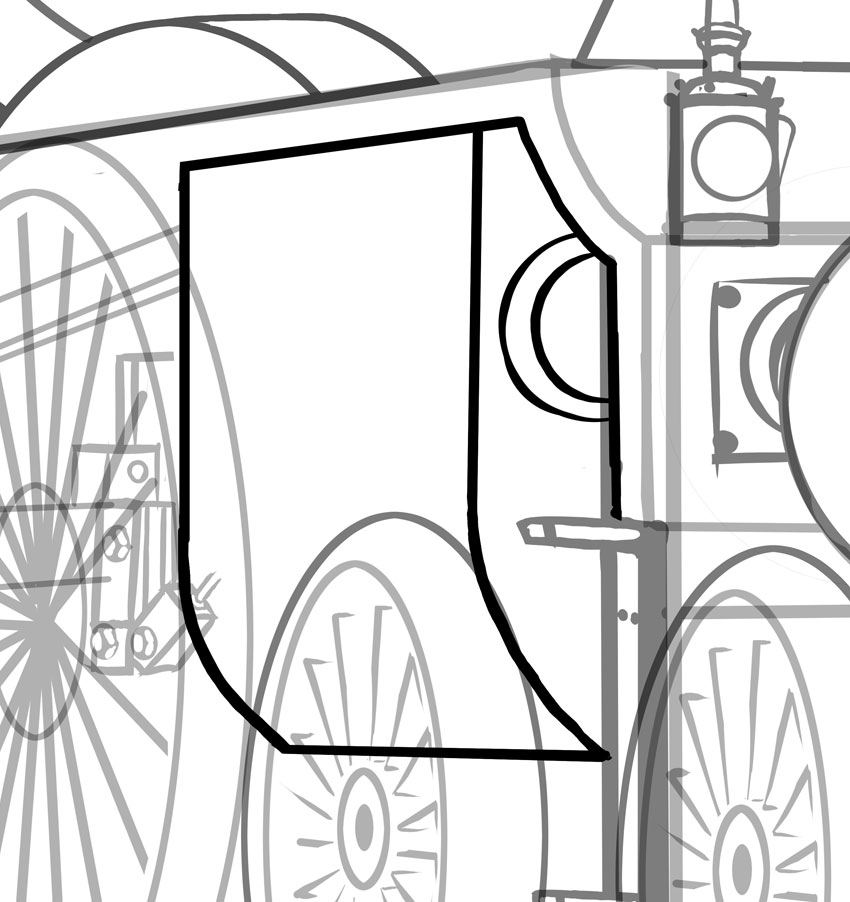

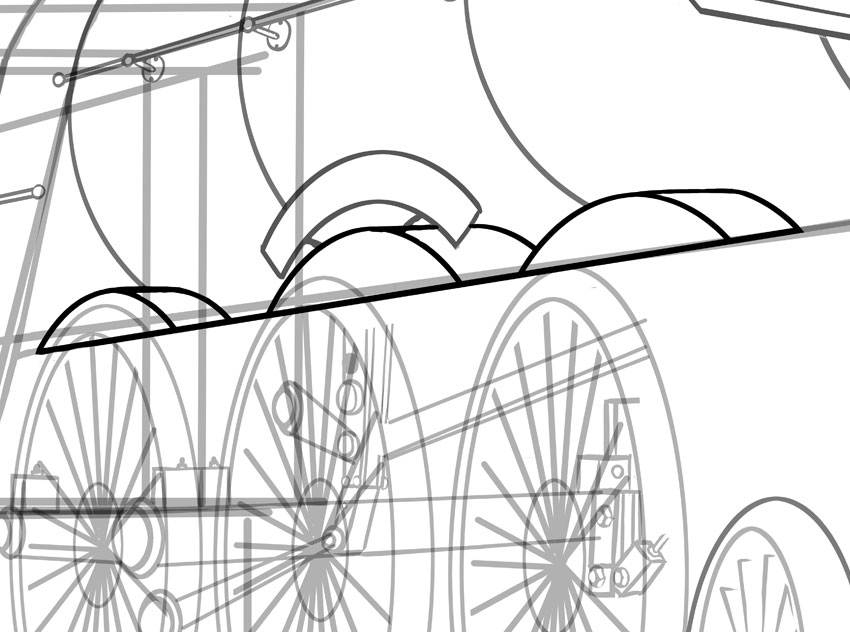

主驱动轮的顶部有防护装置,接下来需要添加防护装置。

一点透视练习:用一点透视画蒸汽火车

步骤9

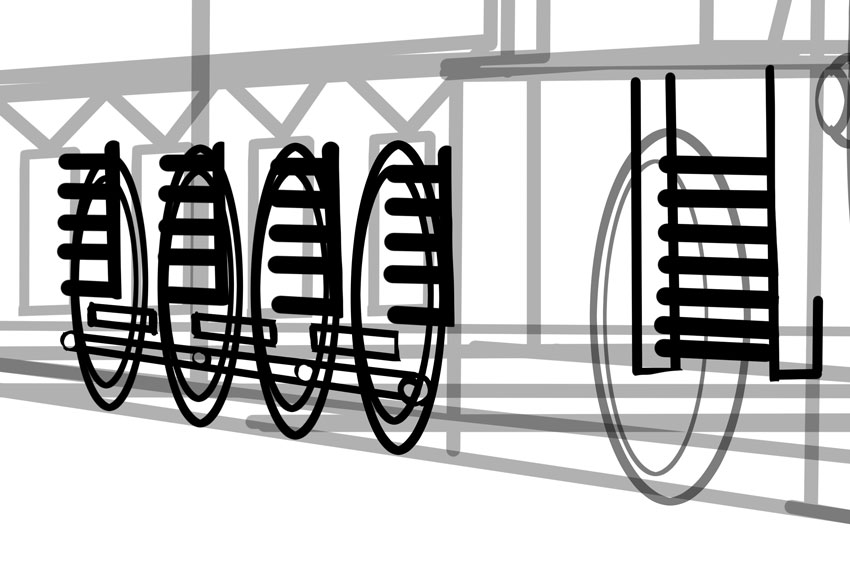

有趣的是,在发动机的前部和驾驶室末端需要添加两组步骤!

一点透视练习:用一点透视画蒸汽火车

第10步

在驱动杆的前面是活塞和气缸的壳体,这些壳体将所有蒸汽压力从锅炉传递到车轮。这可能看起来像一个普通的盒子,但实际上是“ U”形的,以使内部的两个大活塞正常工作。

一点透视练习:用一点透视画蒸汽火车

步骤11

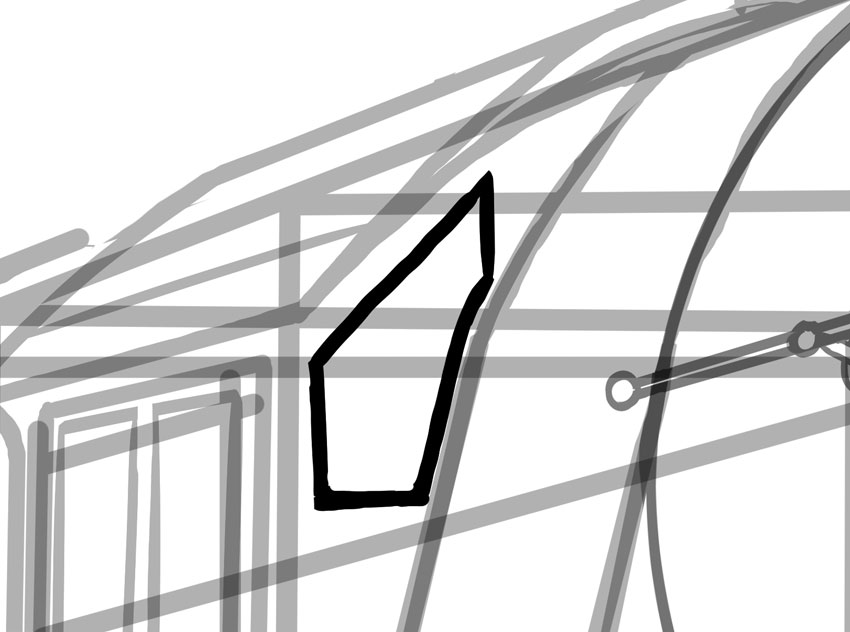

驾驶室的前部是一个很小的窗户,可让驾驶员看到前方的景象。锅炉的两侧都有,所以不要忘了将它们吸入。

一点透视练习:用一点透视画蒸汽火车

步骤12

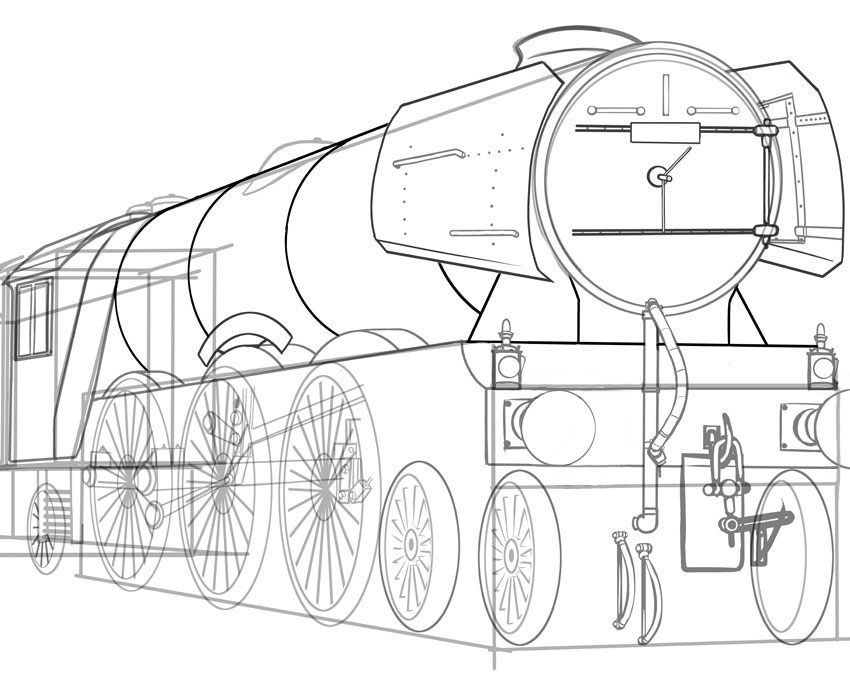

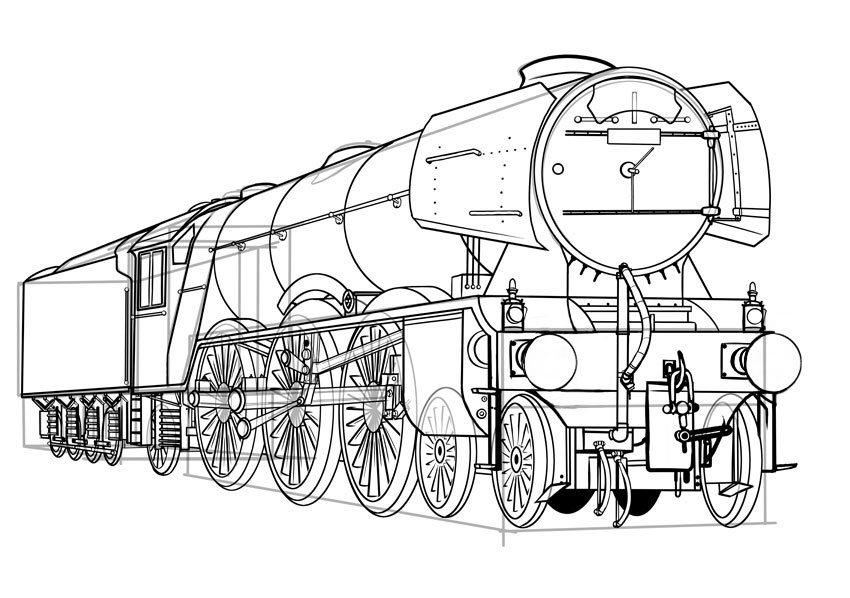

此时需要添加任何其他当前尚未完成的修饰。

一点透视练习:用一点透视画蒸汽火车

步骤13

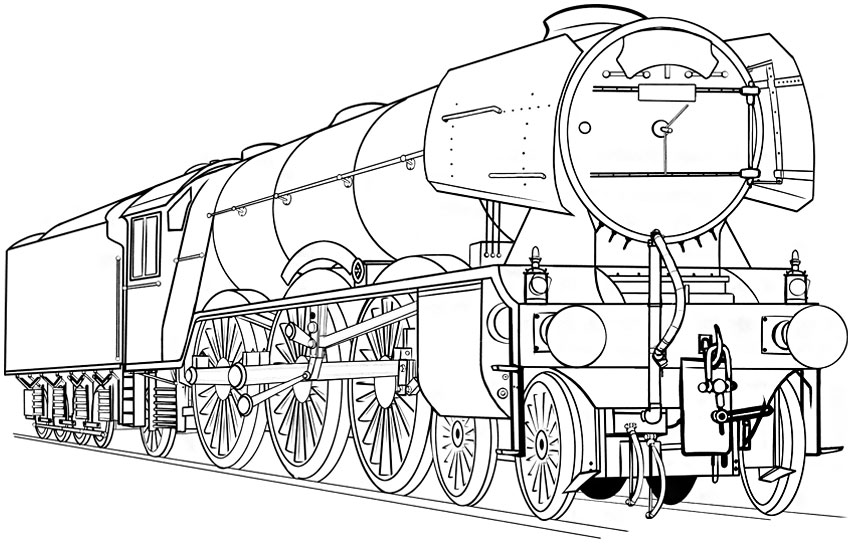

现在剩下要做的就是整理图形并删除所有剩余的构造线。

一点透视练习:用一点透视画蒸汽火车
